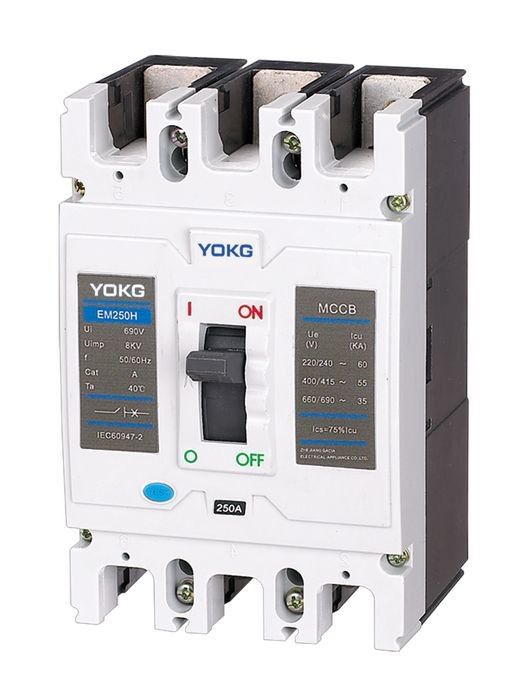

Wyłącznik kompaktowy YOKG MCCB EM250N 1P, 2P, 3P, 4P Ekonomiczny
Podanie:
♦ Wyłącznik kompaktowy serii EM jest zasilany ze znamionowym napięciem izolacji 500V, znamionowym napięciem roboczym 690V w stanie AC (50/60) Hz i jest używany do sporadycznej wymiany.MCCB chroni w sytuacji przeciążenia, zwarcia i pod napięciem, aby chronić układ obwodów i urządzenie zasilające przed uszkodzeniem.
♦ Wyłączniki MCCB można podzielić na typy B,N,S,H zgodnie z ich znamionową ograniczoną zdolnością wyłączania zwarciowego.
♦ MCCB jest korzystny ze względu na zwartą konstrukcję, wysoką zdolność wyłączania, krótki rzut łukowy i doskonałą funkcję asejzmatyczną.
♦ Wyłącznik MCCB pełni funkcję izolacyjną z oznaczeniem "
"
♦ Produkt jest zgodny z IEC 60947-2, GB14048.2
Normalne warunki instalacji:
♦ Wysokość nad poziomem morza: ≤2000m
♦ Temperatura otoczenia: ≤ + 40 ℃, ≥ 5 ℃
♦ Może wytrzymać działanie wilgotnego powietrza i działanie mgły solnej, mgły olejowej i bakterii mgły.
♦ W miejscu w środku bez niebezpieczeństwa wybuchu i korozji metalowej skrzynki, uszkodzenia gazów izolacyjnych
i przewodzący pył
♦ Brak uszkodzeń deszczu i śniegu
♦Stopień zanieczyszczenia: 3
Charakterystyka wyzwalania:
| Znamionowy prąd wyzwalający (A) | E-magnetyczny prąd wyzwalający (A) | Uwagi | 1,05 w (zimno) nie działa czas trwania (h) |
1,30 w (gorącym) niedziałającym czas trwania (h) |
| 10≤In≤63 | 10 cali x (1±20%) | Rodzaj dystrybucji | ≥1 | ≤1 |
| 63≤In≤100 | 10 cali x (1±20%) | Rodzaj dystrybucji | ≥2 | ≤2 |
| 100≤In≤800 | 5 cali x (1±20%) 10 cali x (1±20%) |
Rodzaj dystrybucji | ≥2 | |
| 10≤In≤800 | 12 cali x (1±20%) | Typ ochrony silnika | 1.0 In (zimno) nie działa czas trwania (h) |
1,20 cala (gorące) nie działa czas trwania (h) |
| ≥2 | ≤2 |
Dane techniczne:
| Polacy | 1P, 2P, 3P, 4P | ||
| Specyfikacja elektryczna | |||
| Znamionowy prąd na poziomie ramy Inm(A) | 250 | ||
| Prąd znamionowy (A) In | 125,160,180,200,225(250) | ||
| Znamionowe napięcie izolacji Ui (AC V) Ui | 690 | ||
| Znamionowe napięcie udarowe wytrzymywane (V) Uimp | 8000 | ||
| Znamionowe napięcie robocze Ue (AC V) | 400/415 | ||
| Rodzaj łamania | n | S | h |
| Znamionowa ograniczona zdolność wyłączania zwarciowego Icu (kA) | 35 | 50 | 65 |
| Znamionowa robocza zdolność wyłączania zwarciowego Icu (kA) | 35 | 38 | 42,75 |
| Funkcja izolacji | |||
| Żywotność Mechaniczna Wartość standardowa | 8500 | ||
| (OC) Wartość standardu elektrycznego | 1500 | ||
| Połączenie i instalacja | |||
| Stopień ochrony Wszystkie strony | IP40 | ||
| Zacisk okablowania | IP20 | ||
| Montaż okablowania | Przód/Tył | ||
| Montaż wtyczek | □ | ||
| Montaż wysuwu przewodów | - | ||
| Odległość łuku (mm) | 0,≤50 | ||
| Wymiary (mm) L | 165 | ||
| W |
72/107 | 142 | |
| (szer. x wys. x dł.) wys | 72 | ||
