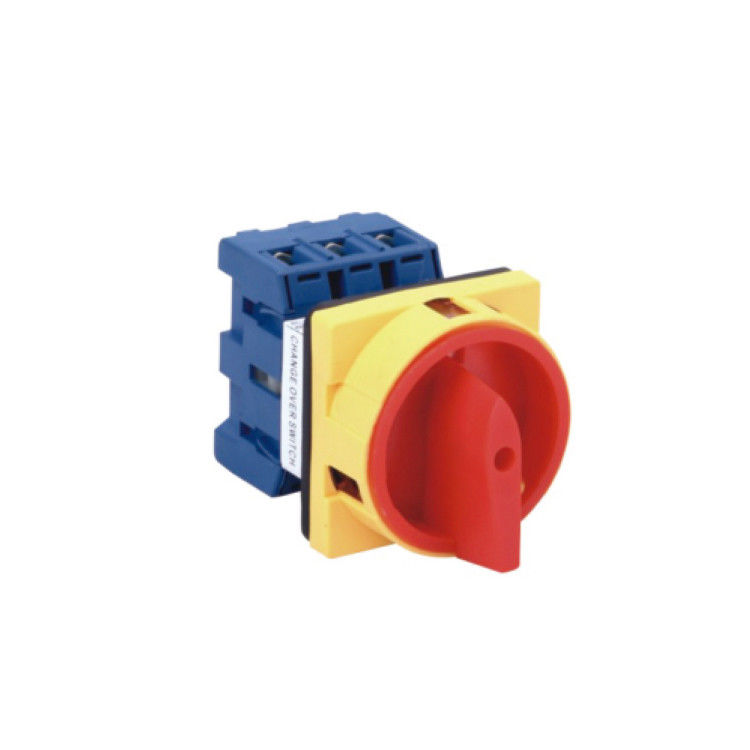

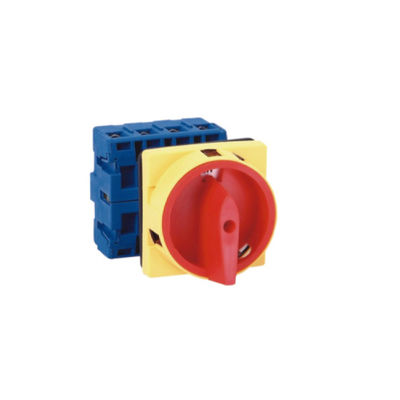

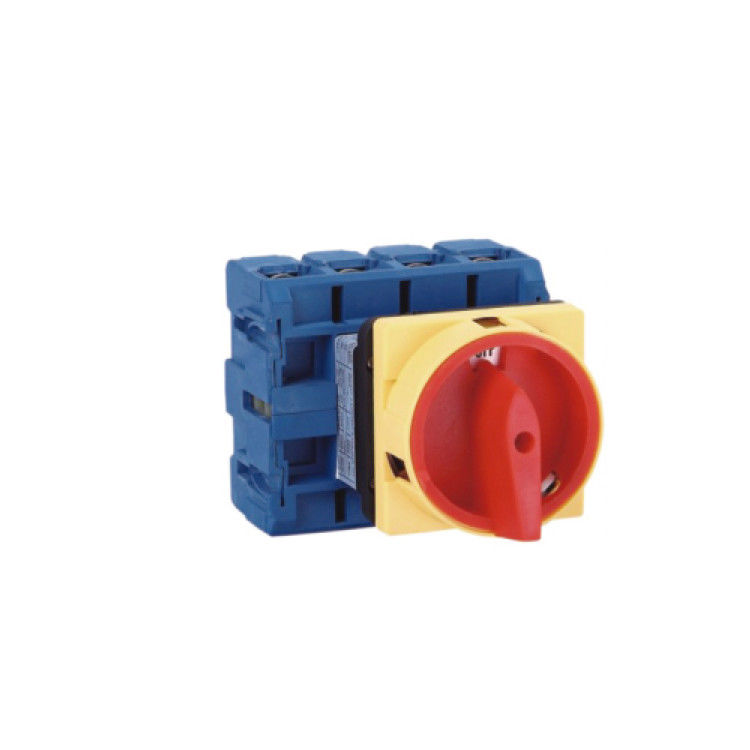

Silnik elektryczny 3-pozycyjny 25A 100A Obrotowy automatyczny przełącznik krzywkowy
Zakres:
YG11 jest produktem wprowadzenia zagranicznego zaawansowanego rozwoju technologii, małego
objętość, najbardziej bezpieczne i niezawodne działanie, jest to wyłącznik obciążenia, który nadaje się do systemów wentylacji, klimatyzacji i pomp wodnych oraz przełączników urządzeń przemysłowych do izolacji i izolacji bezpieczeństwa, równoważny obcy wyłącznik obciążenia KG20-KG100.
Normalne warunki pracy:
1. Temperatura powietrza otoczenia nie przekracza + 40 ℃, średnia temperatura
w ciągu 24 godzin i nie więcej niż +35 ℃.
2. Temperatura powietrza otoczenia nie jest niższa niż -5 ℃.
3. Wysokość miejsca instalacji nie przekracza 2000m.
4. Wilgotność względna powietrza nie większa niż 50%, gdy maksymalna
temperatura wynosi +40 ℃, a przy niższej temperaturze pozwala na wyższą wilgotność względną, na przykład przy temperaturze 20 ℃ wilgotność względna osiąga 90%.Aby od czasu do czasu skraplać się z powodu zmian temperatury, należy podjąć specjalne środki.
Oznaczenie typu:
Cechy produktu:
1. Bezpieczeństwo
Odległość izolacyjna punktu styku przełącznika jest duża, aby osiągnąć 13-14 mm, przekracza wymagania bezpieczeństwa VDE0113.w wielu przypadkach poziom bezpieczeństwa wyłącznika przewyższa istniejący świat różnych wyłączników.
2. Elastyczny typ instalacji
Przełączniki mogą być montowane na panelu, można również zastosować montaż dolny, typ montażu bazowego może być łatwo i bezpiecznie za pomocą śrub lub montażu na szynie 35mm.system przełączania ma dużą elastyczność i zdolność adaptacji w celu dodania dodatkowych styków i zacisków neutralnych, nie można usunąć przełącznika, co może łatwo zwiększyć adaptacyjność dodatkowych styków,
3. Łatwa instalacja
Wbudowana śruba zapobiegająca poślizgowi ręcznemu, korzystna dla narzędzi pneumatycznych lub elektrycznych, aby ułatwić najlepszą wydajność i zapewnić bezpieczeństwo i prędkość przy
instalacja.
Naprawiono wielkość porów:
| Przełącznik | Rodzaj | Polak | A | b | Krzywka | D1 | D2 | F | g | h | L |
| YG11-25 YG11-32 |
WŁĄCZ-WYŁĄCZ | 3P | 64 | 48 | 4 | 4 | 22 | 42 | - | 54 | 62 |
| WŁĄCZ-WYŁĄCZ | 4P | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| WŁĄCZ-WYŁĄCZ | 3P+N | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| WŁĄCZ-WYŁĄCZ | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 69 | - | 54 | 62 | |
| WŁĄCZ-WYŁĄCZ | 6P | 64 | 48 | 4 | 4 | 22 | - | 84 | 54 | 62 | |
| YG11-40 YG11-63 |
WŁĄCZ-WYŁĄCZ | 3P | 64 | 48 | 4 | 4 | 22 | 50 | - | 64 | 67 |
| WŁĄCZ-WYŁĄCZ | 4P | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| WŁĄCZ-WYŁĄCZ | 3P+N | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| WŁĄCZ-WYŁĄCZ | 3P+N+E | 64 | 48 | 4 | 4 | 22 | 82 | - | 64 | 67 | |
| WŁĄCZ-WYŁĄCZ | 6P | 64 | 48 | 4 | 4 | 22 | - | 100 | 64 | 67 | |
| YG11-80 YG11-100 |
WŁĄCZ-WYŁĄCZ | 3P | 64 | 48 | 4 | 5,5 | 22 | 70 | - | 80 | 82 |
| WŁĄCZ-WYŁĄCZ | 4P | 64 | 48 | 4 | 5,5 | 22 | 92 | - | 80 | 82 | |
| WŁĄCZ-WYŁĄCZ | 3P+N+E | 64 | 48 | 4 | 5,5 | 22 | 104 | - | 80 | 82 | |
| WŁĄCZ-WYŁĄCZ | 6P | 64 | 48 | 4 | 5,5 | 22 | - | 140 | 80 | 82 |
Główne parametry techniczne:
Montaż panelowy:
| Model nr. | Wymiary (mm) | Wymiary montażowe (mm) | |||||||
| A | b | C | K | L | mi | F | D1 | D2 | |
| YG11-25 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-32 | 64 | 42 | 54 | 13,5 | 61 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-80 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
| YG11-100 | 64 | 70 | 80 | 22,5 | 82 | 48 | 48 | ∅20 | ∅4.2 |
