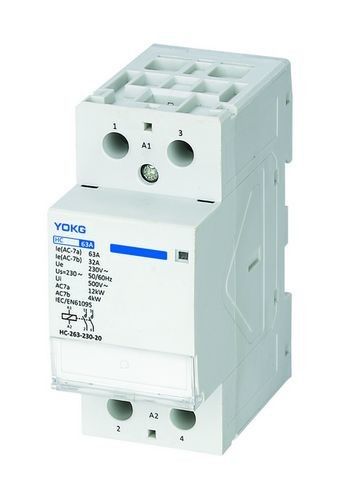

2-fazowy stycznik miniaturowy 1NO 1NC 63-amperowe styczniki elektryczne
Podanie:
Styczniki elektryczne do użytku domowego serii HC nadają się do sterowania urządzeniami gospodarstwa domowego i podobnymi zastosowaniami o niskim mikroobciążeniu, a także do kontrolowania obciążenia silników domowych, których moc kontrolna powinna zostać zmniejszona, Produkty są używane w miejscach rodzinnych, hotelowych, mieszkalnych itp. I mogą być zrealizowana funkcja automatyczna.
Model i definicja:
Warunki i stan instalacji:
♦ Temperatura powietrza otoczenia: -5 ～ + 40 ℃, średnia nie więcej niż + 35 ℃ w ciągu 24 godzin.
♦ Wysokość (m): nie przekracza 2000 metrów
♦ Warunki atmosferyczne: Gdy najwyższa temperatura wynosi +40℃, wilgotność względna powietrza nie powinna przekraczać 50%.Wyższa wilgotność względna powinna być dozwolona w niższej temperaturze, np. 90% wilgotności przy 20 ℃.Należy podjąć specjalne środki, gdy rosa kondensatu pojawia się sporadycznie z powodu zmian temperatury.
♦Stopień zanieczyszczenia: klasa 2
♦ Kategoria instalacji: II
♦ Montaż: na szynie DIN TH35-7.5 montaż na szynie montażowej
♦ Stopień ochrony: IP20
Ogólny:
Prąd znamionowy: do 25A,40A,63A,100A Kategoria użytkowania: AC-1, AC-7a, AC-7b
Norma: IEC/EN 61095 Żywotność elektryczna 100 000, Żywotność mechaniczna 1 000 000
HC-225/HC-240/HC-263: Ue=230V～ HC-425/HC-440/HC-463: Ue=400V～
Zakres działania:
Stycznik będzie działał niezawodnie przy dowolnej wartości między 85% Us a 110% Us.110% Us to wartość maksymalna, a 85% Us to wartość minimalna.
Stycznik zwolni i zerwie się całkowicie między 75% Nas a 20% Nas.20% Us to wartość maksymalna, a 75% Us to wartość minimalna.
Wyznaczona wydajność operacji:
| Tworzenie i łamanie warunek | ||||||
| Kategoria użytkowania | iC/imi | Ur/Umi | sałata Φ. | robienie czasu (a) s |
czas interwału s |
cykl pracy czasy |
| AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
| AC-7b | (C) | (b) | 0,45 | 0,05 | 10 | 30 000 |
| (a) Jeśli kontakt zamknął się całkowicie przed ponownym zerwaniem, czas wykonania jest krótszy niż 0,05s. (b) dla wykonania operacji Ur/Ue=1,0, dla operacji wyłączenia Ur/Ue=0,17 (c) Do wykonania operacji Ic/Ie=6,0 , do operacji wyłączenia Ic/Ie=1,0 |
||||||
Wykonywanie i łamanie Pojemność:
| Tworzenie i łamanie warunek | ||||||
| Kategoria użytkowania | iC/imi | Ur/Umi | sałata Φ. | robienie czasu (a) s |
czas interwału s |
cykl pracy czasy |
| AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
| AC-7b | 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Żywotność mechaniczna:
Żywotność mechaniczna: 1 milion razy, cykle pracy na godzinę są 300 razy.
Żywotność elektryczna:
Żywotność elektryczna: 100 000 razy, maksymalne cykle pracy dziennie to 100 razy.
Produkty:
♦ Styczniki to modułowe urządzenia sterujące o nowatorskiej konstrukcji, małej objętości.Jego cechą charakterystyczną jest montaż na szynie DIN, modułowa wielkość, piękny design i bezpieczeństwo.Może mieć konstrukcję inwersyjną i być łączony z mini wyłącznikiem w skrzynce oświetleniowej.
♦ Stosuje dobry materiał izolacyjny, który poprawia wskaźnik bezpieczeństwa.
♦ Ma dobry wygląd i niski poziom hałasu i nadaje się do hoteli i szpitali itp.

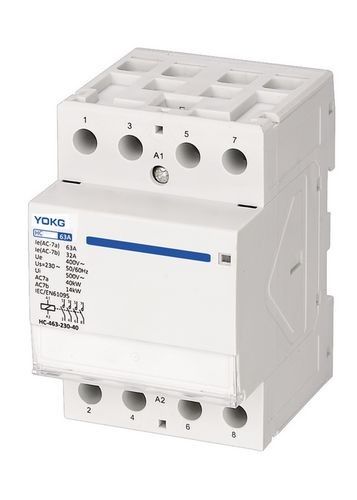

Kod zamówienia stycznika domowego HC:
| 63A | 2P | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
