IP20 Mini wyłącznik PB8H 1P 2 bieguny 4 bieguny 10KA MCB z certyfikatem CE KEMA
Podanie:
♦Zabezpieczenie przeciwzwarciowe
♦ Funkcja izolacji
♦Ochrona przed przeciążeniem
♦ Funkcja wskazania pozycji styku
♦Obsługa instalacji na szynie DIN 35mm
♦ Obsługuje górny przychodzący i dolny wychodzący typ okablowania lub dolny przychodzący i górny wychodzący typ okablowania
♦ Możliwość wyboru akcesoriów elektrycznych i uzyskania odległego wskazania stanu MCB;zerwanie, zamknięcie i wyłączenie awaryjne
♦ Możliwość doboru akcesoriów elektrycznych i realizacji zabezpieczenia podnapięciowego i przepięciowego wyłącznika nadprądowego i odległego wyzwalacza bocznikowego
Dane techniczne:
| Polacy | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Specyfikacja elektryczna | |
| Prąd znamionowy (A) In | 1-63 |
| Częstotliwość znamionowa (Hz) | 50/60 |
| Znamionowe napięcie robocze (V) Ue | 1P: 230/400～, 2/3/4P: 400～ |
| Znamionowe napięcie izolowane (V) Ui | 500 |
| Impulsowe napięcie wytrzymywane (KV) Uimp | 6 |
| Znamionowa zdolność wyłączania zwarciowego (KA) Icn | 10 |
| Typ wyzwalania chwilowego | B,C,D |
| Maksymalne napięcie robocze Umax | 440 |
| Minimalne napięcie pracy Umin | 12 |
| Napięcie probiercze dielektryka (kv) | 2 |
| Żywotność Mechaniczna wartość standardowa | dziesięć tysięcy |
| (OC) Wartość standardu elektrycznego | 4000 |
| Kontrola i sygnalizacja: | |
| Wyzwalacz bocznikowy (SHT) | Opcjonalny |
| Wyzwalacz podnapięciowy (UVT) | Opcjonalny |
| Kontakt pomocniczy (AUX) | Opcjonalny |
| Kontakt alarmowy (ALT) | Opcjonalny |
| Wskaźnik pozycji kontaktu | Domyślny |
| Wskazanie błędu | Nic |
| Podłączenie i instalacja: | |
| Temperatura otoczenia (przy średniej dziennej ≤ 35 ℃) | -5 ℃ (+ 40 ℃) |
| Stopień ochrony Wszystkie strony | IP40 |
| Zacisk przyłączeniowy | IP20 |
| Drut (㎟) | 16 |
| Szyna zbiorcza (㎟) | 25 |
| Montowanie | Kabel/szyna zbiorcza |
| Stopień zanieczyszczenia | 2 |
| Temperatura odniesienia do ustawienia elementu termicznego (℃) | 30 |
| Temperatura przechowywania (℃) | -25 ℃ (+70 ℃) |
| Moment dokręcania | 3,0 |
| Połączenie | Góra i dół |
| Wymiary (mm) a (1P/2P/3P/4P) | 17,5/35/52,5/70 |
 b (1P/2P/3P/4P) |
87/87/87/87 |
| (SxWxD) c(1P/2P/3P/4P) | 77,5/77,5/77,5/77,5 |
Charakterystyka wyzwalania bezzwłocznego:
Wyłączniki PB8 przeznaczone są do ochrony obwodów rozdzielczych i odgałęzionych o różnym obciążeniu;
♦ Krzywa B----Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 3 In;przy prądzie 5 In powinien działać w czasie krótszym niż 0,1S
♦ Krzywa C---- Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 5 In;przy prądzie 10 In powinien działać w czasie krótszym niż 0,1S
♦ Krzywa D---- Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 10 In;przy prądzie 20 In powinien działać w czasie krótszym niż 0,1S
Charakterystyki pracy nadprądowej:
| Nie. | Znamionowy prąd wyzwalania (A) | Stan początkowy | Prąd testowy | Określony czas | Wynik do uzyskania | Uwagi |
| 1 | 1～63 | stan kodu | 1.13 In | t ≤ 1h | Bez podróży | |
| 2 | 1～63 | po poprzednim teście | 1,45 cala | t ＜ 1h | wycieczka | ustawianie prądu do określonej wartości stale w ciągu 5s |
| 3 | W ≤ 32 | stan kodu | 2,55 cala | 1s ＜t ＜60s | wycieczka | |
| W ＞ 32 | stan kodu | 2,55 cala | 1s ＜t ＜120s | wycieczka | ||
| 4 | 1～63 | stan kodu | 3 cale | t ≤0,1s | Bez podróży | Typ B |
| 1～63 | stan kodu | 5 cali | t ＜0,1 s | wycieczka | Typ B | |
| 1～63 | stan kodu | 5 cali | t ≤0,1s | Bez podróży | Typ C | |
| 1～63 | stan kodu | 10 cali | t ＜0,1 s | wycieczka | Typ C | |
| 1～63 | stan kodu | 10 cali | t ≤0,1s | Bez podróży | Typ D | |
| 1～63 | stan kodu | 20 cali | t ＜0,1 s | wycieczka | Typ D |

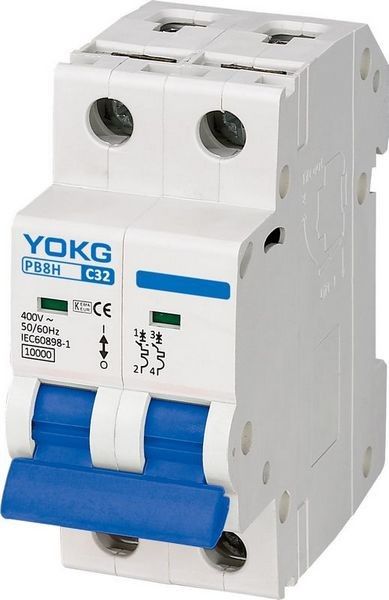

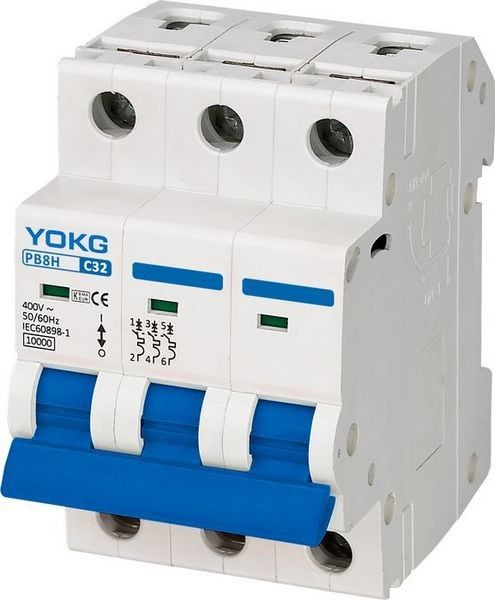

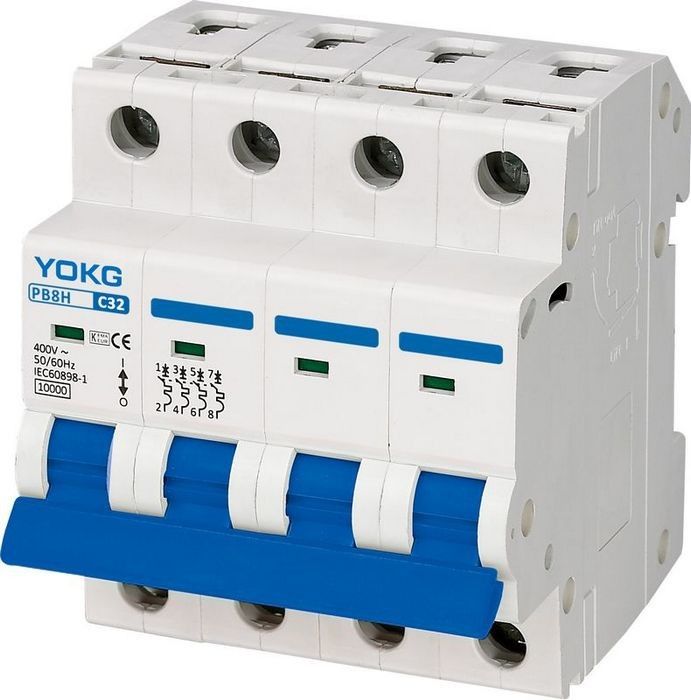

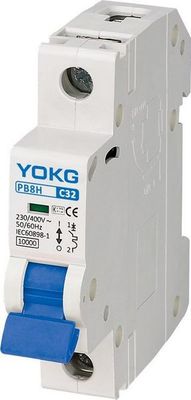

Liczba Polaków:
Wymiary:
