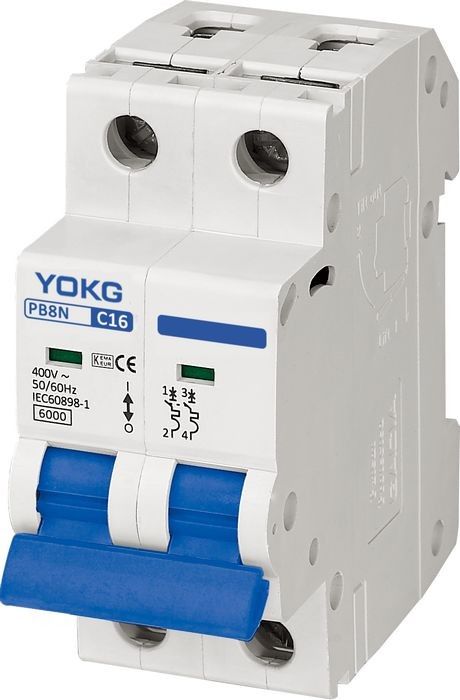

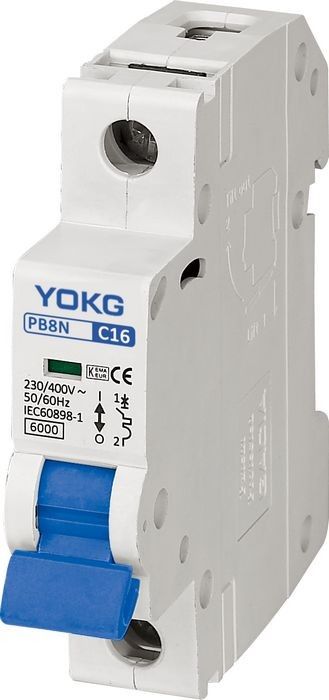

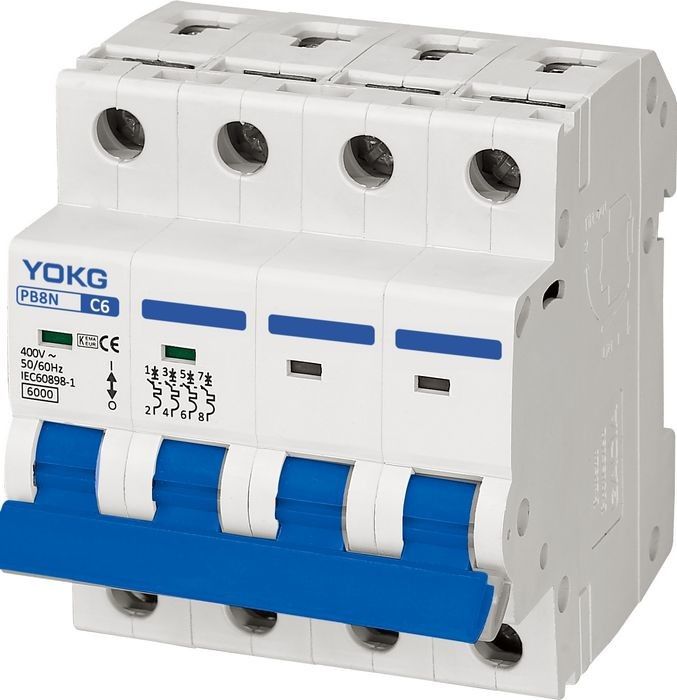

2p 40 Amp Mcb IEC60898-1 230/400V 50/60 Hz 1A-63amp wyłącznik automatyczny
Ogólny:
Nazwa produktu: |
Wyłącznik nadprądowy / MCB |
Rodzaj: |
Mini |
Znamionowa pojemność zwarciowa lcu (V) |
B,C,D |
Napięcie znamionowe: |
230V/400VAC |
Prąd znamionowy: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
Zdolność łamania: |
6KA |
Częstotliwość znamionowa: |
50/60Hz |
Liczba słupów: |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
Wysokość: |
≤2000m |
Temperatura otoczenia: |
-5 ~ 40 ℃ |
Standard: |
IEC/EN 60898-1 |
Rodzaj ochrony: |
zabezpieczenie przed przeciążeniem, zabezpieczenie przed zwarciem, |
Rodzaj wyzwalania: |
typ termiczny |
Rata: |
Szyna din TH 35mm |
Pojemność okablowania: |
≤25mm² |
Podanie: |
Zabezpieczenie przed zwarciem, funkcja izolacji, ochrona przed przeciążeniem
|
Charakterystyka wyzwalania bezzwłocznego:
Wyłączniki PB8 przeznaczone są do ochrony obwodów rozdzielczych i odgałęzionych o różnym obciążeniu;
♦ Krzywa B----Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 3 In;przy prądzie 5 In powinien działać w czasie krótszym niż 0,1S
♦ Krzywa C---- Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 5 In;przy prądzie 10 In powinien działać w czasie krótszym niż 0,1S
♦ Krzywa D---- Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 10 In;przy prądzie 20 In powinien działać w czasie krótszym niż 0,1S
Charakterystyki pracy nadprądowej:
Nie. | Znamionowy prąd wyzwalania (A) | Stan początkowy | Prąd testowy | Określony czas | Wynik do uzyskania | Uwagi |
1 | 1~63 | stan kodu | 1.13 In | t ≤ 1h | Bez podróży | |
2 | 1~63 | po poprzednim teście | 1,45 cala | t < 1h | wycieczka | ustawianie prądu do określonej wartości stale w ciągu 5s |
3 | W ≤ 32 | stan kodu | 2,55 cala | 1s <t <60s | wycieczka | |
W > 32 | stan kodu | 2,55 cala | 1s <t <120s | wycieczka | ||
4 | 1~63 | stan kodu | 3 cale | t ≤0,1s | Bez podróży | Typ B |
1~63 | stan kodu | 5 cali | t <0,1 s | wycieczka | Typ B | |
1~63 | stan kodu | 5 cali | t ≤0,1s | Bez podróży | Typ C | |
1~63 | stan kodu | 10 cali | t <0,1 s | wycieczka | Typ C | |
1~63 | stan kodu | 10 cali | t ≤0,1s | Bez podróży | Typ D | |
1~63 | stan kodu | 20 cali | t <0,1 s | wycieczka | Typ D |
Liczba Polaków:
Wymiary:
Dane techniczne:
Prąd znamionowy (A) In | 1-63 |
Częstotliwość znamionowa (Hz) | 50/60 |
Znamionowe napięcie robocze (V) Ue | 1P: 230/400~, 2/3/4P: 400~ |
Znamionowe napięcie izolowane (V) Ui | 500 |
Impulsowe napięcie wytrzymywane (KV) Uimp | 6 |
Znamionowa zdolność wyłączania zwarciowego (KA) Icn | 6 |
Typ wyzwalania chwilowego | B,C,D |
Maksymalne napięcie robocze Umax | 440 |
Minimalne napięcie pracy Umin | 12 |
Napięcie probiercze dielektryka (kv) | 2 |
Żywotność Mechaniczna wartość standardowa | dziesięć tysięcy |
(OC) Wartość standardu elektrycznego | 4000 |
Podłączenie i instalacja: | |
Stopień ochrony Wszystkie strony | IP40 |
Zacisk przyłączeniowy | IP20 |
Drut (㎟) | 16 |
Szyna zbiorcza (㎟) | 25 |
Montowanie | Kabel/szyna zbiorcza |
Stopień zanieczyszczenia | 2 |
Temperatura odniesienia do ustawienia elementu termicznego (℃) | 30 |
Temperatura przechowywania (℃) | -25 ℃ (+70 ℃) |
Moment dokręcania | 3,0 |
Połączenie | Góra i dół |
Wymiary (mm) a (1P/2P/3P/4P) | 17,5/35/52,5/70 |
b (1P/2P/3P/4P) | 87/87/87/87 |
(SxWxD) c(1P/2P/3P/4P) | 77,5/77,5/77,5/77,5 |
