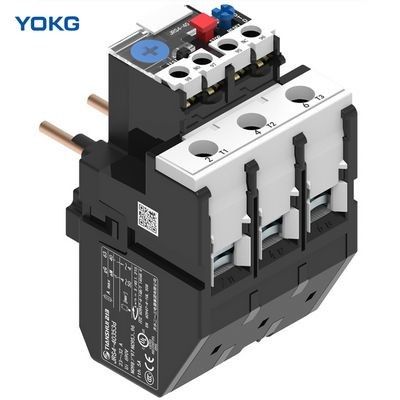

Przekaźnik termiczny LR2-D33 (JS28) Zabezpieczenie 0,1-93A w certyfikacie CE
Podanie:
Przekaźnik termiczny serii LR2-D może być stosowany w obwodach 50Hz lub 60Hz, napięcie znamionowe izolacji 660V, prąd znamionowy 0,1-93A do ochrony przerwy fazowej przy przeciążeniu silnika elektrycznego.
Przekaźnik ma inny mechanizm i kompensację temperatury i może być podłączony do stycznika AC serii HC-D.Jest to najbardziej zaawansowany przekaźnik termiczny w latach dziewięćdziesiątych na świecie.
Dane techniczne:
♦ Podstawowy parametr obwodu głównego
♦ Znamionowe napięcie izolacji 660V
♦ Znamionowy prąd roboczy 25,36,93A oddzielnie
♦Plomba regulatora znamionowego prądu nastawczego i nastawy
♦ Prąd elementu cieplnego
♦ Obwód pomocniczy
♦ Jest jedna para styków NO i NC z izolacją elektryczną
♦ Częstotliwość znamionowa 50-60Hz
♦ Użyj grupy, znamionowe napięcie robocze, wyznacz prąd termiczny i prąd znamionowy
| Rodzaj | Numer | Zakres ustawień (A) | Dla Contavtora |
| LR2-D33 | 3353 | 23~32 | CJX2-40~95 |
| 3355 | 30~40 | CJX2-40~95 | |
| 3357 | 37~50 | CJX2-50~95 | |
| 3359 | 48~65 | CJX2-50~95 | |
| 3361 | 55~70 | CJX2-65~95 | |
| 3363 | 63~80 | CJX2-80~95 | |
| 3365 | 80~93 | CJX2-80~95 |
Zarys i rozmiar montażowy:
