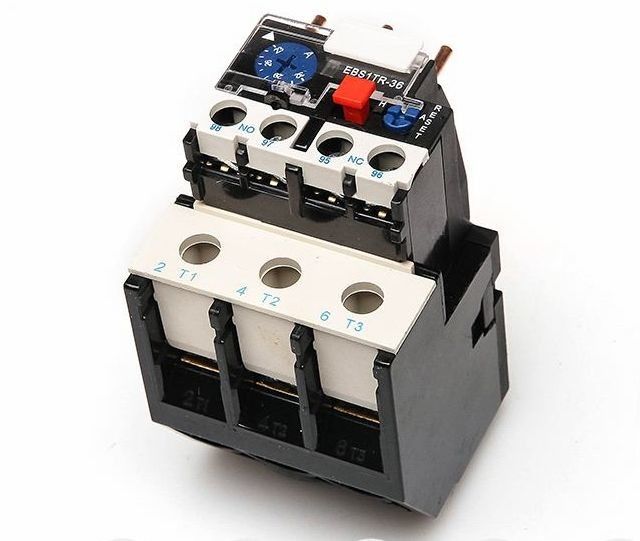

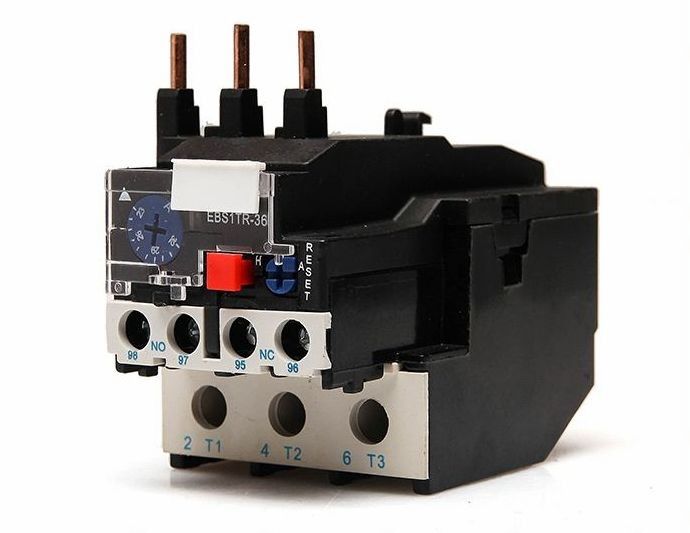

Przekaźnik zabezpieczenia termicznego 30A 50A 80amp LR2-D33
Podanie:
Przekaźnik termiczny serii LR2-D może być stosowany w obwodach 50Hz lub 60Hz, napięcie znamionowe izolacji 660V, prąd znamionowy 0,1-93A do ochrony przerwy fazowej przy przeciążeniu silnika elektrycznego.
Przekaźnik ma inny mechanizm i kompensację temperatury i może być podłączony do stycznika AC serii HC-D.Jest to najbardziej zaawansowany przekaźnik termiczny w latach dziewięćdziesiątych na świecie.
Dane techniczne:
♦ Podstawowy parametr obwodu głównego:
Znamionowe napięcie izolacji 660V
Znamionowy prąd roboczy 25,36,93A oddzielnie
Uszczelka regulatora znamionowego prądu nastawczego i nastawy
Prąd elementu cieplnego
♦ Obwód pomocniczy
Istnieje jedna para styków NO i NC z izolacją elektryczną
Częstotliwość znamionowa 50-60Hz
Użyj grupy, znamionowe napięcie robocze, wyznacz prąd termiczny i prąd znamionowy;
Rodzaj | Znamionowy prąd roboczy | Składnik termiczny | ||
przekaźnika termicznego | Prąd znamionowy (A) | Znamionowy lub skala prądu znamionowego (A) | ||
LR2-D13 | 25 | LR2-D1301 | 0,2 | 0,10-0,16 |
LR2-D1302 | 0,3 | 0,16-0,25 | ||
LR2-D1303 | 0,4 | 0,25-0,40 | ||
LR2-D1304 | 0,6 | 0,40-0,63 | ||
LR2-D1305 | 1,0 | 0,63-1,0 | ||
LR2-D1306 | 1,6 | 1,0-1,6 | ||
LR2-D13X6 | 2,0 | 1,25-2,0 | ||
LR2-D1307 | 2,5 | 1,6-2,5 | ||
LR2-D1308 | 4.0 | 2,5-4,0 | ||
LR2-D1310 | 6,0 | 4,0-6,0 | ||
LR2-D1312 | 8,0 | 5,5-8,0 | ||
LR2-D1314 | 10,0 | 7,0-10,0 | ||
LR2-D1316 | 13,0 | 9,0-13,0 | ||
LR2-D1321 | 18,0 | 12,0-18,0 | ||
LR2-D1322 | 25,0 | 17,0-25,0 | ||
LR2-D23 | 36 | LR2-D2353 | 32,0 | 23,0-32,0 |
LR2-D2355 | 36,0 | 28,0-36,0 | ||
LR2-D33 | 93 | LR2-D3353 | 32,0 | 23,0-32,0 |
LR2-D3355 | 40,0 | 30,0-40,0 | ||
LR2-D3357 | 50,0 | 37,0-50,0 | ||
LR2-D3359 | 65,0 | 48,0-65,0 | ||
LR2-D3361 | 70,0 | 55,0-70,0 | ||
LR2-D3363 | 90,0 | 63,0-80,0 | ||
LR2-D3365 | 93,0 | 80,0-93,0 |
Zarys i rozmiar montażowy:
