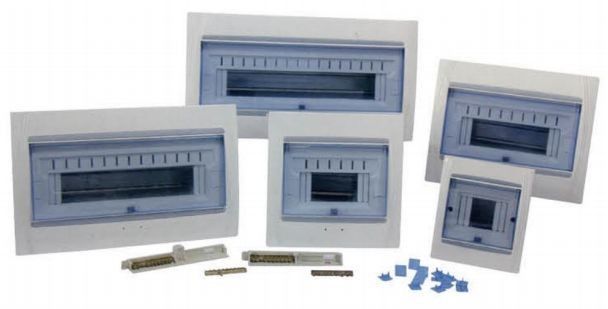

Seria SN Factory 32 Way MCB Electric Db Distribution Box Type Mounted Type
Ogólny:
Seria luksusowych pudełek SN jest podzielona na dwa rodzaje typu ukrytego i typu otwartego.Jest z plastikowym panelem i żelaznym dnem.Dwa zaciski (połączenie uziemiające i połączenie zerowe) w pudełku są łatwe do okablowania i prowadzenia przez użytkownika.Ten produkt ma zastosowanie do modułowego obwodu terminala z prądem przemiennym 50 Hz, napięciami znamionowymi 220 V i 380 V.
Montaż podtynkowy:
Model | Wymiary | ||
Długość (mm) | Szer (mm) | Hmm) | |
SN-2-4RA | 137 | 161 | 82 |
SN-4-6RA | 208 | 208 | 95 |
SN-7-9RA | 261 | 208 | 95 |
SN-10-13RA | 334 | 208 | 95 |
SN-14-16RA | 390 | 208 | 95 |
SN-20-26RA | 334 | 416 | 95 |
SN-28-32RA | 390 | 416 | 95 |
Otwarte zamontowane:
Model | Wymiary | ||
Długość (mm) | Szer (mm) | h (mm) | |
SN-2-4MA | 137 | 161 | 82 |
SN-4-6MA | 208 | 208 | 95 |
SN-7-9MA | 261 | 208 | 95 |
SN-10-13MA | 334 | 208 | 95 |
SN-14-16MA | 390 | 208 | 95 |
SN-20-26MA | 334 | 416 | 95 |
SN-28-32MA | 390 | 416 | 95 |
Opis modelu:
Cechy:
♦ Projekt super-dużych i przejrzystych pasków świetlnych, miękki i elegancki kontur.
♦ Humanizowane symbole obwodów, prited wyświetlacz wyłącznika sterującego, wyraźny i elegancki.
♦ Paleta buta prowadnicy ma okrągły otwór, jest w stanie ustawić pokrywę skrzynki rozdzielczej do pozycji poziomej.
