| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YOKG |
| Orzecznictwo: | CE,TUV,CB |
| Numer modelu: | SFC40~41, SFC42~43, SFC44~45 |
| Minimalne zamówienie: | 100 SZTUK |
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe lub zgodnie z życzeniem klienta |
| Czas dostawy: | 15 dni lub Zależy od zamówienia QTYS |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 100000 sztuk na miesiąc |
| Znamionowy prąd grzewczy: | 20A, 30A, 55A | Znamionowe napięcie izolacji: | 220 V, 380 V, 500 V, 660 V |
|---|---|---|---|
| Standard: | IEC60947-4-1, GB14048.4 | Styk pomocniczy: | 2NO+2NC, 2NO+NC |
| Typ: | Stycznik AC | Aplikacja: | Kontrola silnika |
| Częstotliwość znamionowa: | 50/60 Hz | Stopień ochrony: | IP20 |
| Podkreślić: | 55A 3-biegunowy stycznik prądu przemiennego,3-biegunowy stycznik prądu przemiennego 2NO 2NC,3-biegunowy stycznik niskiego napięcia |
||

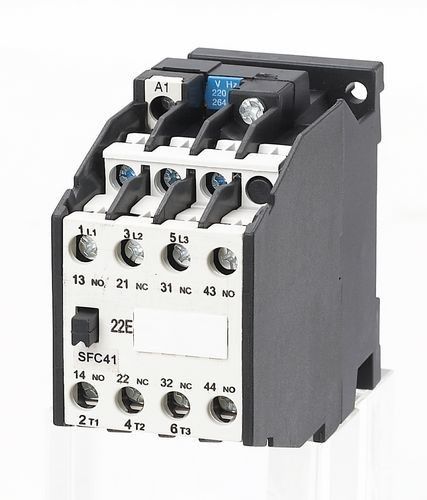

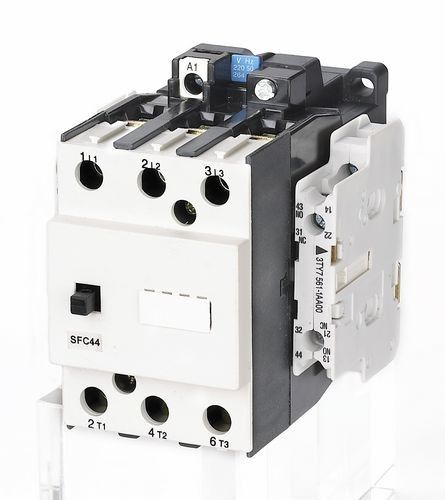

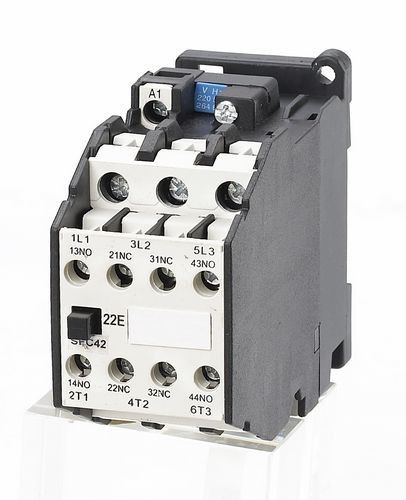

Niskonapięciowy stycznik AC zgodny z IEC60947, 3 bieguny, 2NO+2NC, prąd znamionowy 20A, 30A, 55A
Zastosowanie:
Stycznik AC serii SFC (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym do 690V AC 50 Hz lub 60 Hz, napięciu izolacji znamionowej 690V i prądzie znamionowym od 9A do 475A przy znamionowym napięciu roboczym 380V w typie zastosowania AC-3, i jest używany do łączenia i rozłączania obwodu na odległość. Stycznik nadaje się do częstego rozruchu i sterowania silnikiem AC.
Seria styczników jest zgodna z GB 14048, IEC60947-4-1
Główne parametry i parametry techniczne:
| Typ | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| Znamionowy prąd cieplny (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Znamionowe napięcie izolacji (V) | 690 | |||||||
| Znamionowe napięcie udarowe (KV) | 6 | |||||||
| Znamionowa zdolność załączania | 10le | |||||||
| Znamionowa zdolność wyłączania | 8le | |||||||
| Bieguny | 3 | |||||||
| Styk pomocniczy | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | 2NO+2NC | 2NO+NC | ||
| Krótkotrwały prąd udarowy (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Znamionowy prąd roboczy (A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| Moc sterowanego silnika (KW) 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| Częstotliwość pracy (cykle/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Żywotność elektryczna (10000/cykle) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Żywotność mechaniczna (10000/cykle) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Tolerancja napięcia roboczego cewki przyciągającej (AC) | (85%~110%)Us +40℃ | |||||||
| Pobór mocy cewki przyciągającej | Podtrzymanie (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| Załączenie (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Znamionowy prąd konwencjonalny pomocniczego styku cieplnego (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Znamionowe napięcie izolacji pomocniczego styku (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Znamionowy prąd roboczy pomocniczego styku (A) | AC-15 | 380V | 6 | 6 | 6 | 6 | 4 | 4 |
| 220V | 10 | 10 | 10 | 10 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 0.9 | 0.9 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.45 | 0.45 | 0.48 | 0.48 | ||
Warunki pracy i instalacji:
* Temperatura otoczenia: -5℃--+40℃, średnia nie przekraczająca +35℃ w ciągu 24 godzin;
* Wysokość nad poziomem morza: ≤ 2000m;
* Warunki powietrzne: przy najwyższej temperaturze +40℃, względna wilgotność powietrza nie przekracza 50%, ale wyższa wilgotność jest dopuszczalna przy niższej temperaturze. Np. 90% wilgotności przy 20℃. Należy wziąć pod uwagę kondensację rosy przy niższych temperaturach;
* Stopień zanieczyszczenia: Klasa 3
* Kategoria instalacji: III
* Stopień ochrony: IP20
* Warunki instalacji: kąt nachylenia między stroną instalacji a stroną pionową nie powinien przekraczać ±5℃
* Wstrząsy i wibracje: stycznik musi być zainstalowany i pracować w warunkach braku widocznych wstrząsów, uderzeń i wibracji.
Charakterystyka konstrukcji:
* Mała objętość, lekka waga, zamknięta komora łukowa, mała odległość łuku elektrycznego
* Konstrukcja gaszenia łuku jest nowatorska, zużycie styków jest małe, co zapewnia długą żywotność elektryczną
* Działanie magnesu ma wiele zalet, takich jak dobra niezawodność, odporność na uderzenia, zmęczenie i tak dalej, co stanowi znaczące zalety
* Styk posiada dwie pary styków pomocniczych normalnie otwartych i zamkniętych, ponadto można zamontować więcej styków pomocniczych
* Oprócz dokręcania śrubami, stycznik można zamontować na standardowej szynie montażowej o długości 35 mm
Wymiary zewnętrzne i wymiary instalacyjne:
![]()
Wymiary instalacyjne:
| Typ | A max | B max | C max | a | b | ∅ |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
![]()
![]()
![]()
