| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YOKG |
| Orzecznictwo: | CE,TUV,CB |
| Numer modelu: | SFC52~53, SFC54~55, SFC56~57 |
| Minimalne zamówienie: | 100 SZTUK |
| Cena: | negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe lub zgodnie z życzeniem klienta |
| Czas dostawy: | 15 dni lub Zależy od zamówienia QTYS |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 100000 sztuk na miesiąc |
| Znamionowy prąd grzewczy: | 210A, 300A 400A 550A | Znamionowe napięcie izolacji: | 220 V, 380 V, 500 V, 660 V |
|---|---|---|---|
| Styk pomocniczy: | 2no+2nc | Częstotliwość znamionowa: | 50/60 Hz |
| Rodzaj energii elektrycznej: | AC | Życie mechaniczne: | 6 milionów |
| Marka: | YOKG | Miejsce pochodzenia: | Chiny, Zhejiang |
| Podkreślić: | 550A Stycznik 3-fazowy,Stycznik 3-fazowy 2NO 2NC,Stycznik 3-fazowy AC 660V |
||

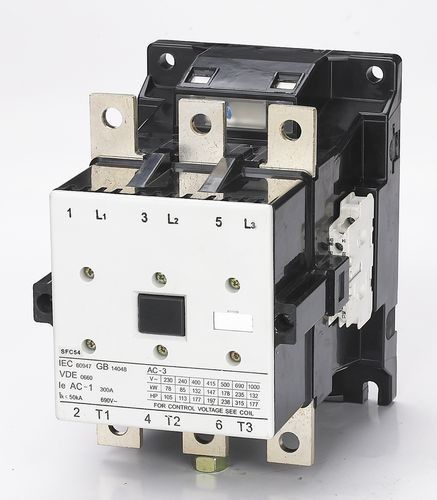

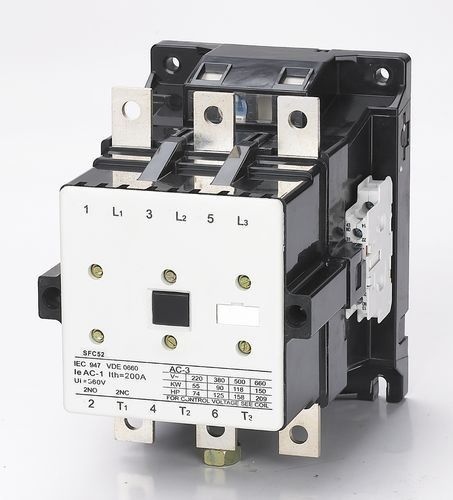

OEM 50/60 Hz 210A 300A 400A 550A Kontaktor AC 3 biegun 2NO+2NC Cena fabryczna
Zastosowanie:
Kontaktor prądu przemiennego serii SFC (zwany dalej "kontaktorem") nadaje się do stosowania w obwodach o napięciu znamionowym do 690V AC 50 HZ lub 60 HZ, znamionowym napięciu izolacyjnym do 690V,i prądu znamionowego od 9A do 475A przy znamionowym napięciu roboczym 380V w typie zastosowań AC-3Kontaktor jest odpowiedni do częstego uruchamiania i sterowania silnikiem AC.
Ten kontaktor z serii spełnia normy GB 14048, IEC60947-4-1
Główne parametry i właściwości techniczne:
| Rodzaj | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| Narysowany prąd grzewczy (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Narysowane napięcie izolacyjne (V) | 690 | |||||||
| Nominalne napięcie odporne na uderzenie (KV) | 6 | |||||||
| Nominalna zdolność produkcyjna | 10le | |||||||
| Nominalna przepustowość | 8le | |||||||
| Polacy | 3 | |||||||
| Kontakt pomocniczy | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Krótkoterminowy prąd wytrzymający ((A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Narysowany prąd roboczy ((A) |
380 V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Zregulowana moc silnika (KW) 50 Hz |
AC-3 | 220 V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380 V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500 V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660 V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380 V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660 V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Częstotliwość działania (czas/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Żywotność elektryczna (10000 razy) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Żywotność mechaniczna (10000 razy) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Przyciąganie Tolerancja napięcia roboczego cewki (AC) | (85%-110%) Us +40°C | |||||||
| Przyciąganie zużycia mocy cewki | Utrzymanie (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Odbiór ((VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Wymagania w odniesieniu do urządzeń, które są włączone do układu cieplnego | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Narysowane napięcie izolacyjne w kontakcie pomocniczym (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Narysowany prąd roboczy kontaktu pomocniczego (A) | AC-15 | 380 V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Warunki pracy i instalacji:
* Temperatura powietrza otoczenia: -5°C - +40°C i średnia nie większa niż +35°C w ciągu 24 godzin;
* Wysokość: ≤ 2000 m;
* Klimatyzacja: gdy najwyższa temperatura wynosi +40°C, wilgotność względna powietrza nie przekracza 50%, ale większa wilgotność jest dozwolona przy niższej temperaturze.Należy wziąć pod uwagę rosę kondensatu, gdy jest ona o niższej temperaturze;
* Stopień zanieczyszczenia: klasa 3
* Kategoria instalacji:III
* Stopień ochrony: IP20
* Warunki instalacji: kąt nachylenia między bokem instalacji a bokem pionowym nie powinien być większy niż ±5°C
* Uderzenia i drgania: kontaktor musi być zainstalowany i działać w warunkach, w których nie występują widoczne drgania, uderzenia i drgania.
Charakterystyka struktury:
* cecha małej objętości, lekkiej wagi, komora łukowa jest zamknięta, niewielka odległość łukowania elektrycznego
* Konstrukcja gaśnic łukowych jest nowa, ścieranie kontaktów jest niewielkie, z długą żywotnością elektryczną
* Działanie magnesowe ma wiele zalet, takich jak dobra niezawodność, odporność na uderzenia, zmęczenie itp.
* Kontakt ma dwie pary standardowych otwartych i bliskich kontaktów pomocniczych, ponadto można na nim zamontować więcej kontaktów pomocniczych
* Z wyjątkiem zaciśnięcia za pomocą śrub, kontaktor może być zaciśnięty za pomocą standardowej szyny montażowej o długości 35 mm
Wzór i wymiar instalacji:
![]()
Wymiar instalacji:
| Rodzaj | Maksymalnie | B max | C max | a) | B. | / |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
![]()
![]()
