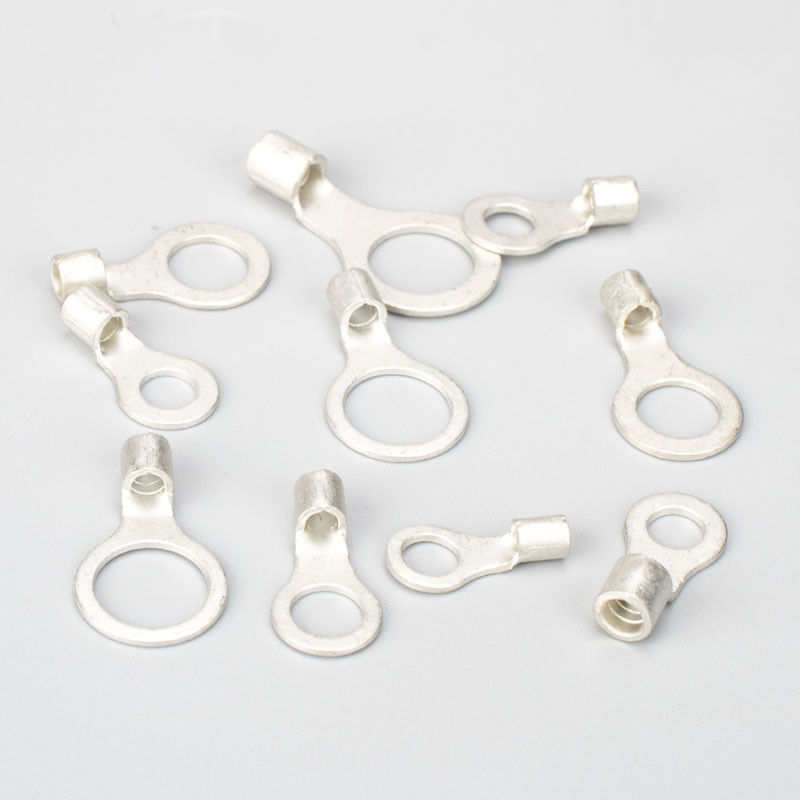

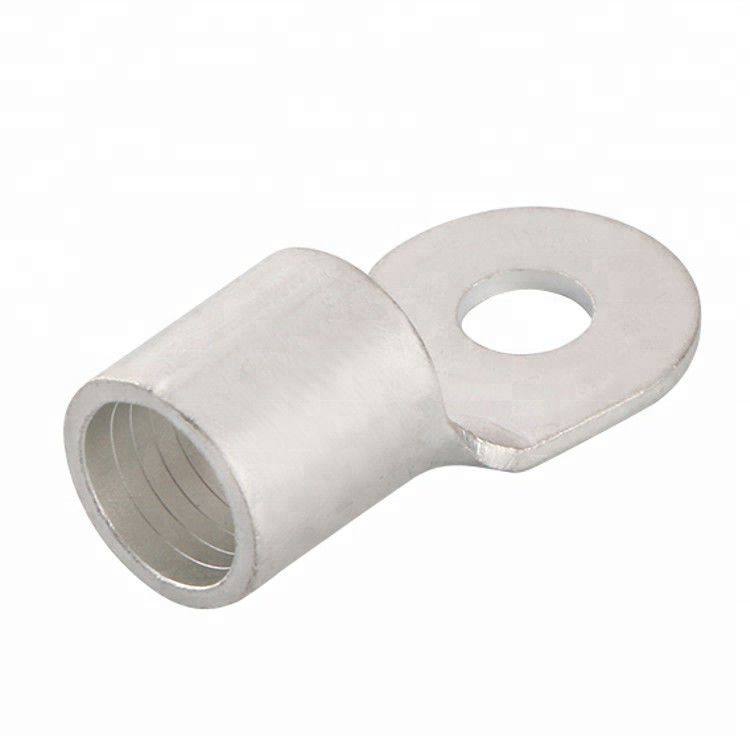

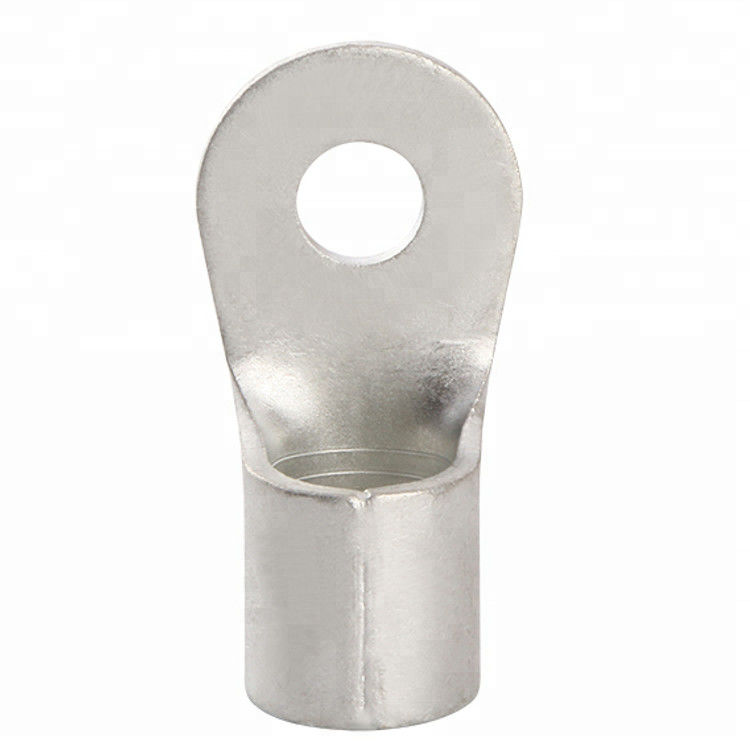

Nieizolowane zaciski pierścieniowe serii RNB do szybko zaciskanych złączy elektrycznych
Aplikacja:
Izolacja: Brak izolacji
Materiał: miedź zatwierdzona przez RoHS, izolacja PVC.
Wykończenie: Cynowane
Norma: CE, RoHS
przyspawane tworząc bezszwową tuleję, umożliwiającą obracanie szczęki zaciskającej o 360
umożliwiają uniwersalne użycie z kołkami / śrubami do mocowania na sprzęcie
Zakres przewodów: 35-50㎜², AWG:1/0, Imax=215A
| Przedmiot nr. | Rozmiar stadniny | Wymiar (mm) | ||||||
| d2 | B | L | F | mi | D | d | ||
| RNB60-6 | 1/4 | 6,4 | 22,0 | 49,7 | 20,7 | 18,0 | 15,4 | 11,4 |
| RNB60-8 | 5/16 | 8.4 | ||||||
| RNB60-10 | 3/8 | 10,5 | ||||||
| RNB60-11 | 7/16 | 11,5 | ||||||
| RNB60-12 | 1/2 | 13,0 | ||||||
| RNB60-14 | 9/16 | 15,0 | 32,0 | 57,5 | 23,5 | |||
| RNB60-16 | 5/8 | 17,0 | ||||||
| RNB60-18 | 11/16 | 19,0 | ||||||
| RNB60-20 | 3/4 | 21,0 | ||||||
| RNB60-22 | 7/8 | 23,0 | ||||||
Zakres przewodów: 50-70㎜², AWG:2/0, Imax=235A
| Przedmiot nr. | Rozmiar stadniny | Wymiar (mm) | ||||||
| d2 | B | L | F | mi | D | d | ||
| RNB70-6 | 1/4 | 6,4 | 24,0 | 51,0 | 20,0 | 19,0 | 17,5 | 13,3 |
| RNB70-8 | 5/16 | 8.4 | ||||||
| RNB70-10 | 3/8 | 10,5 | ||||||
| RNB70-11 | 7/16 | 11,5 | ||||||
| RNB70-12 | 1/2 | 13,0 | ||||||
| RNB70-14 | 9/16 | 15,0 | 32,0 | 61,0 | 26,0 | |||
| RNB70-16 | 5/8 | 17,0 | ||||||
| RNB70-18 | 11/16 | 19,0 | ||||||
| RNB70-20 | 3/4 | 21,0 | ||||||
| RNB70-22 | 7/8 | 23,0 | ||||||
Zakres przewodów: 70-95㎜², AWG:3/0, Imax=255A
| Przedmiot nr. | Rozmiar stadniny | Wymiar (mm) | ||||||
| d2 | B | L | F | mi | D | d | ||
| RNB80-6 | 1/4 | 6,4 | 27,0 | 54,2 | 20,7 | 20,0 | 19,5 | 14,5 |
| RNB80-8 | 5/16 | 8.4 | ||||||
| RNB80-10 | 3/8 | 10,5 | ||||||
| RNB80-11 | 7/16 | 11,5 | ||||||
| RNB80-12 | 1/2 | 13,0 | ||||||
| RNB80-14 | 9/16 | 15,0 | 32,0 | 68,0 | 32,0 | |||
| RNB80-16 | 5/8 | 17,0 | ||||||
| RNB80-18 | 11/16 | 19,0 | ||||||
| RNB80-20 | 3/4 | 21,0 | ||||||
| RNB80-22 | 7/8 | 23,0 | ||||||
Zakres przewodów: 95-120㎜², AWG:4/0, Imax=300A
| Przedmiot nr. | Rozmiar stadniny | Wymiar (mm) | ||||||
| d2 | B | L | F | mi | D | d | ||
| RNB100-6 | 1/4 | 6,4 | 28,5 | 55,6 | 20,4 | 21,0 | 22,1 | 16,4 |
| RNB100-8 | 5/16 | 8.4 | ||||||
| RNB100-10 | 3/8 | 10,5 | ||||||
| RNB100-11 | 7/16 | 11,5 | ||||||
| RNB100-12 | 1/2 | 13,0 | ||||||
| RNB100-14 | 9/16 | 15,0 | 32,0 | 69,0 | 32,0 | |||
| RNB100-16 | 5/8 | 17,0 | ||||||
| RNB100-18 | 11/16 | 19,0 | ||||||
| RNB100-20 | 3/4 | 21,0 | ||||||
| RNB100-22 | 7/8 | 23,0 | ||||||
