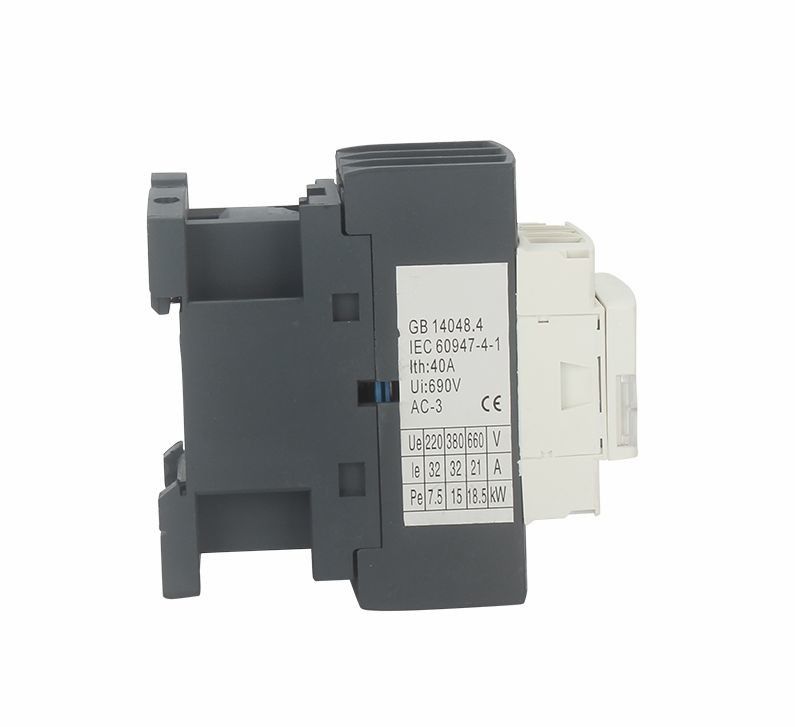

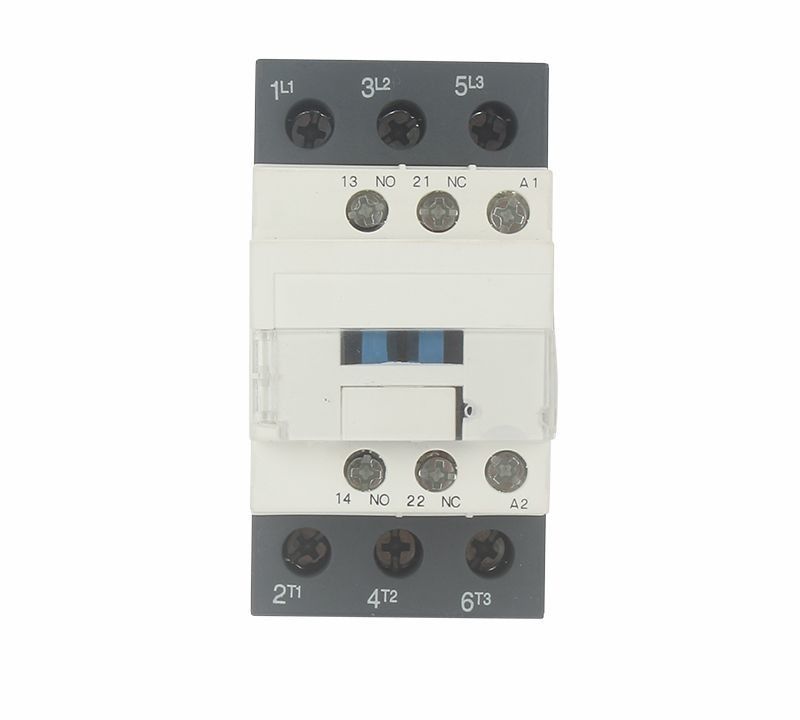

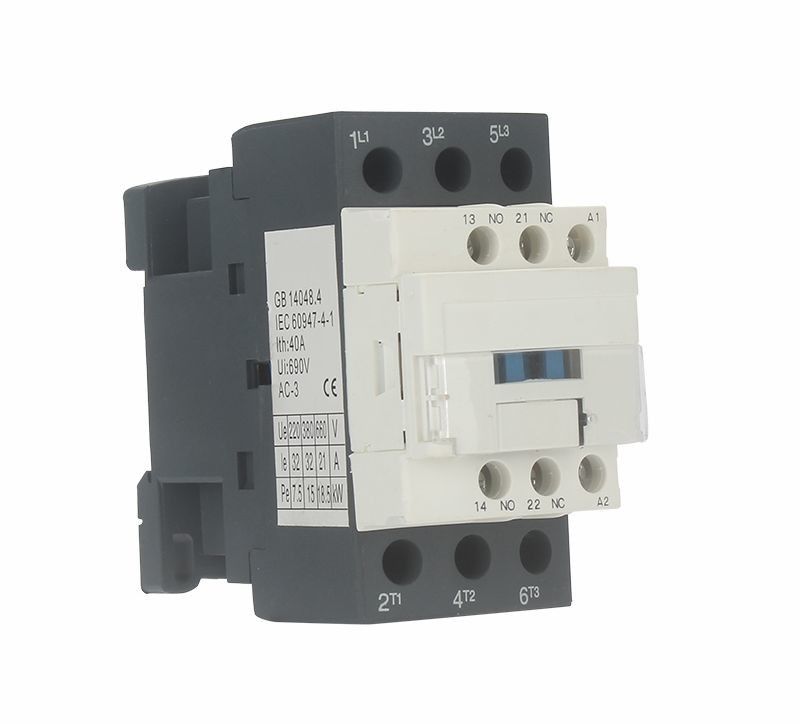

Logo OEM Elektryczny stycznik magnetyczny AC Stycznik sprężarki w 20A 25amp 40 Amp
Podanie:
Stycznik AC serii SC1 (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym 690 V AC 50 Hz lub 60 Hz, prąd znamionowy do 95 A, do wytwarzania, łamania, częstego uruchamiania i sterowania silnikiem prądu przemiennego.
Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1
Model i implikacja:
Główne parametry i wydajność techniczna:
| Rodzaj | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Znamionowy prąd grzewczy (A) | 20 | 20 | 25 | 32 | 40 | ||
| Znamionowe napięcie izolacji (V) | 690 | ||||||
| Znamionowe napięcie udarowe (KV) | 6 | ||||||
| Znamionowa zdolność wytwarzania | 10le | ||||||
| Znamionowa zdolność wyłączania | 8le | ||||||
| Polacy | 3 | ||||||
| Kontakt pomocniczy | 1NO + 1NC | ||||||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Znamionowy prąd roboczy (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | 1200 | 600 | ||||
| Żywotność mechaniczna | 3600 | ||||||
| AC-3 Żywotność elektryczna (10000/razy) | 100 | 100 | 100 | 100 | 80 | ||
| Żywotność mechaniczna (10000/razy) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Wyposażony typ bezpiecznika | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12～480 | |||||
| Zakres działania | Wciągać | (85% ～ 110%) Nas + 40 ℃ | |||||
| Zwalnianie | (20% ～ 75%) nas -5 ℃ | ||||||
| Średnia moc cewki AC (VA) | Początek | 70 | 110 | ||||
| Konserwacja | 8 | 11 | |||||
| Klasa efektywności energetycznej | klasa 3 | ||||||
| Strata ciepła (W) | 2～3 | 3～4 | |||||
| Czas działania (ms) | Blisko | 12～35 | |||||
| Przerwa | 5～20 | ||||||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2,5～10 |
| 2 kije | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 kije | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 kije | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| Rozmiar śruby mocującej | M3,5 | M4 | |||||
| Moment dokręcania (Nm) | 0,8 | 1.2 | |||||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 kije | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 kije | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 kije | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | ||||||
| Moment dokręcania (Nm) | 0,8 | ||||||
Warunki pracy i instalacji:
♦ Temperatura otoczenia: -5 ℃ -- + 40 ℃
♦ Wysokość: ≤ 2000m;
♦Stopień zanieczyszczenia: klasa 3
♦ Kategoria instalacji: III
♦ Stopień ochrony: IP20
♦ Warunki instalacji: kąt nachylenia między stroną instalacji a stroną pionową nie powinien być większy niż ± 5 ℃
♦ Uderzenia i wibracje: stycznik musi być zainstalowany i działać w warunkach bez widocznych wstrząsów, uderzeń i wibracji.
Charakterystyka struktury:
♦ Konstrukcja osłony przeciwpyłowej, lepsze bezpieczeństwo, niezawodność i wydłużona żywotność
♦ Może być instalowany z blokiem styków pomocniczych, przekaźnikiem czasowym i blokiem styków ograniczanych prądem oraz przekaźnikiem termicznym, a następnie jako inne produkty pochodne;
♦ Mała objętość, niewielka waga, mniejsze straty mocy, długa żywotność oraz bezpieczeństwo i niezawodność itp .;
♦ Może być wyposażony w styki pomocnicze 1NO lub styki pomocnicze 1NC (mniej niż 32A) oraz styki pomocnicze 1NO+1 styki pomocnicze NC (więcej niż 40A).Dodatkowo może być wyposażony w blok styczników pomocniczych F4 (2 bloki lub 4 bloki);
♦ Oprócz użycia śruby do montażu, stycznik można dokręcić za pomocą standardowej szyny montażowej 35mm (SC1-09~95) i standardowej szyny montażowej 75mm (SC1-40~95)

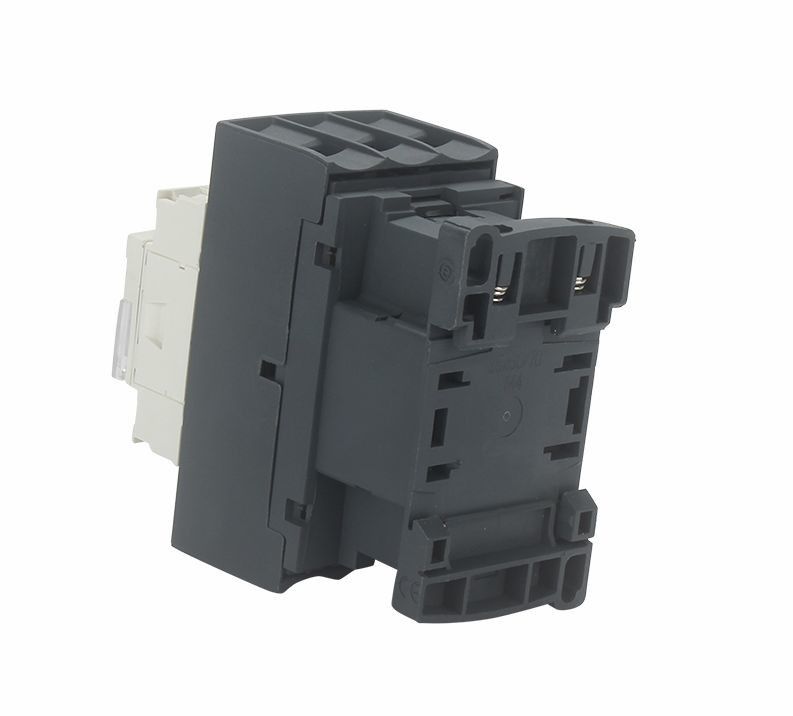

Wygląd i wymiary instalacji:
Wymiar montażowy:
| Rodzaj | Maks | B maks | C maks | a | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
