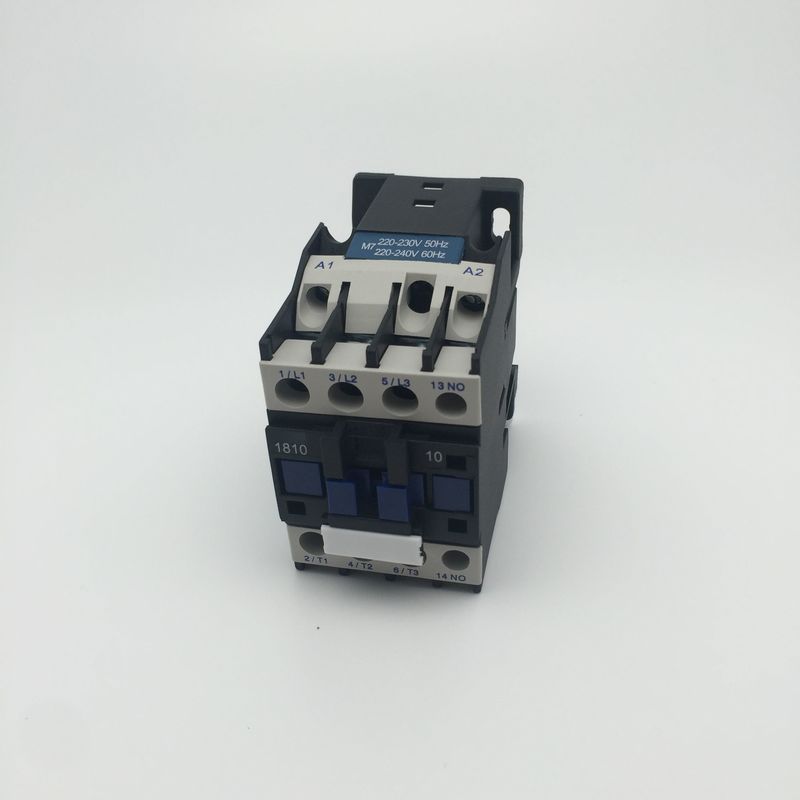

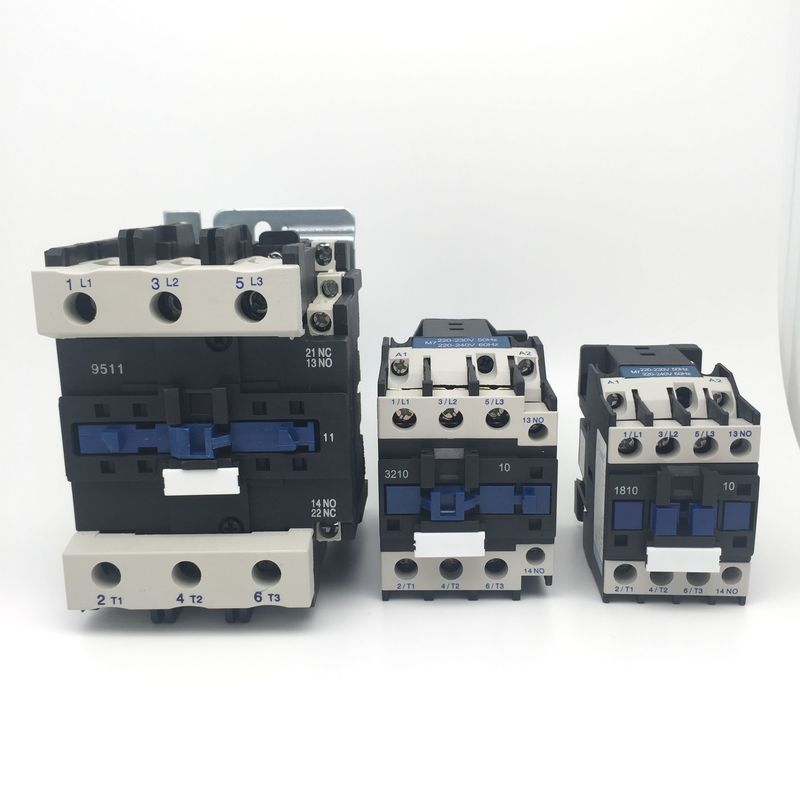

Stycznik elektryczny 220 V AC 20A

Wysokie bezpieczeństwo 220 V NO + NC Trwały stycznik prądu przemiennego w 20A 50 A 110 amper

Podanie:

Stycznik AC serii SC (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym 690 V AC 50 Hz lub 60 Hz, prąd znamionowy do 95 A, do wytwarzania, przerywania, częstego uruchamiania i sterowania silnikiem prądu przemiennego.W połączeniu z przekaźnikiem termicznym staje się elektromagnetycznym rozrusznikiem do ochrony obwodów przeciążeniowych.

Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1

Model i implikacja:

Główne parametry i wydajność techniczna:

Warunki pracy i instalacji:

Temperatura powietrza otoczenia: -5 ℃ - + 40 ℃ i średnio nie więcej niż + 35 ℃ w ciągu 24 godzin;

Wysokość: ≤ 2000m;

Warunki powietrza: gdy najwyższa temperatura wynosi +40℃, wilgotność względna powietrza nie przekracza 50%, ale wyższa wilgotność jest dozwolona w niższej temperaturze.Na przykład 90% wilgotności przy 20 ℃.Rosę kondensatu należy wziąć pod uwagę w niższej temperaturze;

Stopień zanieczyszczenia: klasa 3

Kategoria instalacji: III

Stopień ochrony: IP20

Warunki instalacji: kąt nachylenia między stroną instalacji a stroną pionową nie powinien być większy niż ± 5 ℃

Uderzenia i wibracje: stycznik musi być zainstalowany i działać w warunkach bez widocznych wstrząsów, uderzeń i wibracji.

Charakterystyka struktury:

Może być instalowany z blokiem styków pomocniczych, przekaźnikiem czasowym i blokiem styków ograniczanych prądem oraz przekaźnikiem termicznym, a następnie jako inne produkty pochodne;

Ten stycznik serii ma małą objętość, niewielką wagę, mniejsze straty mocy, długą żywotność oraz bezpieczeństwo i niezawodność itp .;

Stycznik może być wyposażony w styki pomocnicze 1NO lub 1NC (poniżej 32A) oraz 1NO+1NC (powyżej 40A).Dodatkowo może być wyposażony w blok styczników pomocniczych F4 (2 bloki lub 4 bloki);

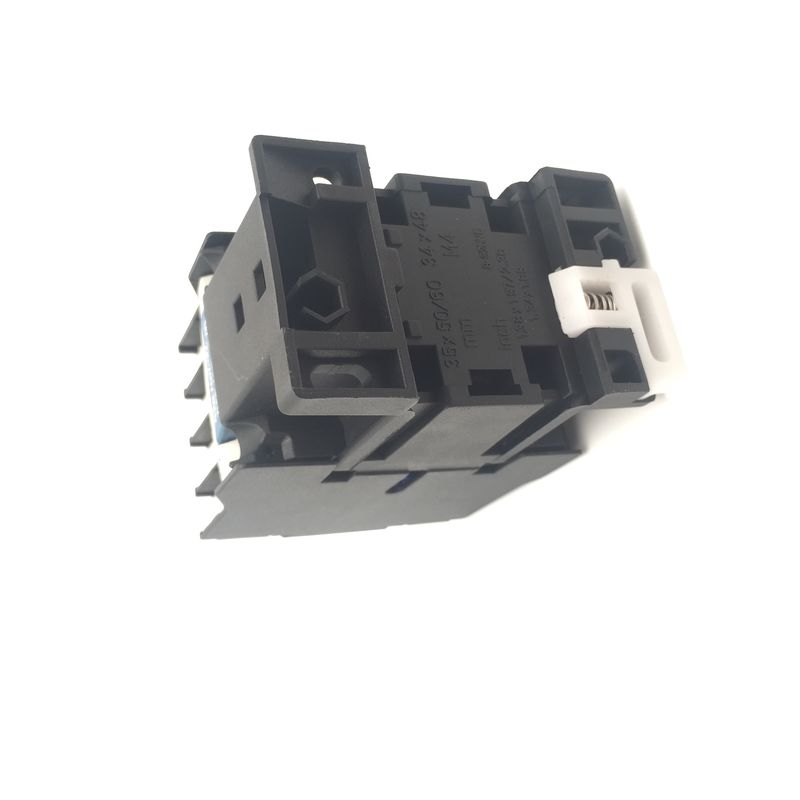

Oprócz użycia śruby do montażu, stycznik można dokręcić za pomocą standardowej szyny montażowej 35 mm (sc09~95) i standardowej szyny montażowej 75 mm (SC40~95)

Wymiary instalacji:
