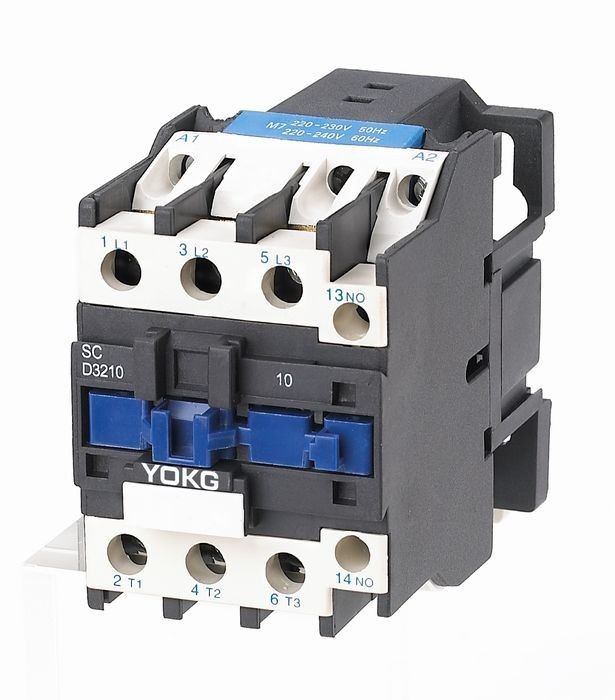

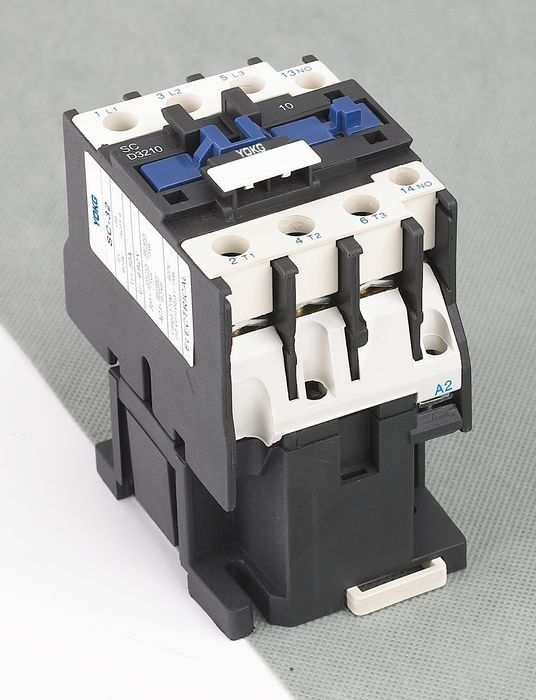

Przełącznik stycznika elektrycznego niskiego napięcia AC SC32 50A 690V 3 bieguny 1NO lub 1NC
Podanie:
Stycznik AC serii SC (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym 690 V AC 50 Hz lub 60 Hz, prąd znamionowy do 95 A, do wytwarzania, przerywania, częstego uruchamiania i sterowania silnikiem prądu przemiennego.W połączeniu z przekaźnikiem termicznym staje się elektromagnetycznym rozrusznikiem do ochrony obwodów przeciążeniowych.
Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1
Ogólny:
Temperatura powietrza otoczenia: ≤-5 ℃ -- + 40 ℃
Wysokość: ≤ 2000m;
Stopień zanieczyszczenia: klasa 3
Kategoria instalacji: III
Stopień ochrony: IP20
Cecha: Mała objętość, niewielka waga, mniejsze straty mocy, długa żywotność, bezpieczeństwo i niezawodność
Zastosowanie: blok styków pomocniczych, przekaźnik czasowy, blok styków z ograniczeniem prądowym, przekaźnik termiczny itp.
Montaż: szyna din 35mm (SC09~95), szyna din 75mm (SC40~95), śruby
Model i implikacja:
Główne parametry i wydajność techniczna:
| Rodzaj | SC32 | ||
| Znamionowy prąd grzewczy (A) | 50 | ||
| Znamionowe napięcie izolacji (V) | 690 | ||
| Znamionowe napięcie udarowe (KV) | 6 | ||
| Znamionowa zdolność wytwarzania | 10le | ||
| Znamionowa zdolność wyłączania | 8le | ||
| Polacy | 3 | ||
| Kontakt pomocniczy | NIE/NC | ||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 256 | |
| Znamionowy prąd roboczy (A) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7,5 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 7,5 | |
| 380V | 15 | ||
| 660V | 18,5 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 600 |
| AC-4 | 300 | ||
| Żywotność mechaniczna | 3600 | ||
| Żywotność elektryczna (10000/razy) | AC-3 | 80 | |
| AC-4 | 20 | ||
| Żywotność mechaniczna (10000/razy) | 800 | ||
| Wyposażony typ bezpiecznika | RT16-50 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | |
| Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | |
| Zwalnianie | (20% ~ 75%) Nas -5 ℃ | ||
| Średnia moc cewki AC (VA) | Początek | 110 | |
| Konserwacja | 11 | ||
| Klasa efektywności energetycznej | klasa 3 | ||
| Strata ciepła (W) | 3~4 | ||
| Czas działania (ms) | Blisko | 12~25 | |
| Złamać | 5~20 | ||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 2,5～10 |
| 2 kije | 2,5～10 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～10 | |
| 2 kije | 1,5～6 | ||
| Drut twardy (㎟) | 1 kij | 1,5～10 | |
| 2 kije | 2,5～10 | ||
| Rozmiar śruby mocującej | M4 | ||
| Moment dokręcania (Nm) | 1.2 | ||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 |
| 2 kije | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | |
| 2 kije | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | |
| 2 kije | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | ||
| Moment dokręcania (Nm) | 0,8 |
||
Wymiar montażowy:
| Maks | B maks | C maks | a | b | ∅. |
| 57 | 86 | 100 | 40 | 48 | 4,5 |
