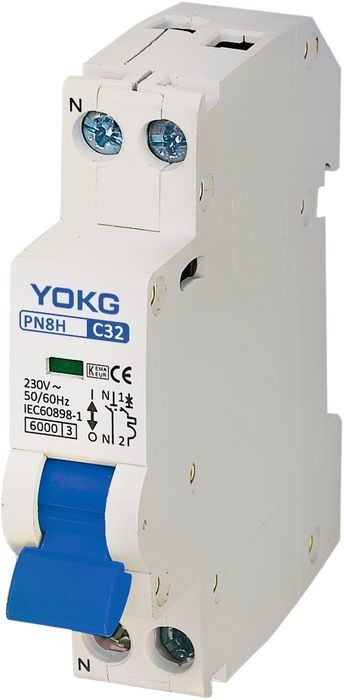

Mały wyłącznik 6KA PN8H 1P+N MCB In 10A, 20A B,C,D Krzywa
Podanie:
♦Zabezpieczenie przeciwzwarciowe
♦ Funkcja izolacji
♦Ochrona przed przeciążeniem
♦ Funkcja wskazania pozycji styku
♦Obsługa instalacji na szynie DIN 35mm
♦ Obsługuje górny przychodzący i dolny wychodzący typ okablowania lub dolny przychodzący i górny wychodzący typ okablowania
♦ Możliwość wyboru akcesoriów elektrycznych i uzyskania odległego wskazania stanu MCB;zerwanie, zamknięcie i wyłączenie awaryjne
♦ Możliwość doboru akcesoriów elektrycznych i realizacji zabezpieczenia podnapięciowego i przepięciowego wyłącznika nadprądowego i odległego wyzwalacza bocznikowego
Charakterystyka wyzwalania bezzwłocznego:
Wyłączniki PB8 przeznaczone są do ochrony obwodów rozdzielczych i odgałęzionych o różnym obciążeniu;
♦ Krzywa B----Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 3 In;przy prądzie 5 In powinien działać w czasie krótszym niż 0,1S
♦ Krzywa C---- Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 5 In;przy prądzie 10 In powinien działać w czasie krótszym niż 0,1S
♦ Krzywa D---- Urządzenie nie powinno działać w ciągu 0,1 sekundy przy prądzie 10 In;przy prądzie 20 In powinien działać w czasie krótszym niż 0,1S
Charakterystyki pracy nadprądowej:
Nie. | Znamionowy prąd wyzwalania (A) | Stan początkowy | Prąd testowy | Określony czas | Wynik do uzyskania | Uwagi |
1 | 1~63 | stan kodu | 1.13 In | t ≤ 1h | Bez podróży | |
2 | 1~63 | po poprzednim teście | 1,45 cala | t < 1h | wycieczka | ustawianie prądu do określonej wartości stale w ciągu 5s |
3 | W ≤ 32 | stan kodu | 2,55 cala | 1s <t <60s | wycieczka | |
W > 32 | stan kodu | 2,55 cala | 1s <t <120s | wycieczka | ||
4 | 1~63 | stan kodu | 3 cale | t ≤0,1s | Bez podróży | Typ B |
1~63 | stan kodu | 5 cali | t <0,1 s | wycieczka | Typ B | |
1~63 | stan kodu | 5 cali | t ≤0,1s | Bez podróży | Typ C | |
1~63 | stan kodu | 10 cali | t <0,1 s | wycieczka | Typ C | |
1~63 | stan kodu | 10 cali | t ≤0,1s | Bez podróży | Typ D | |
1~63 | stan kodu | 20 cali | t <0,1 s | wycieczka | Typ D |
Liczba Polaków:
Wymiary:
Dane techniczne:
Polacy | 1P+N |
Specyfikacja elektryczna | |
Prąd znamionowy (A) In | 1-40 |
Częstotliwość znamionowa (Hz) | 50/60 |
Znamionowe napięcie robocze (V) Ue | 230 |
Znamionowe napięcie izolowane (V) Ui | 400 |
Impulsowe napięcie wytrzymywane (KV) Uimp | 4 |
Znamionowa zdolność wyłączania zwarciowego (KA) Icn | 6 |
Typ wyzwalania chwilowego | B,C,D |
Maksymalne napięcie robocze Umax | 240 |
Minimalne napięcie pracy Umin | - |
Napięcie probiercze dielektryka (kv) | 2 |
Żywotność Mechaniczna wartość standardowa | dziesięć tysięcy |
(OC) Wartość standardu elektrycznego | 4000 |
Kontrola i sygnalizacja: | |
Wyzwalacz bocznikowy (SHT) | Opcjonalny |
Wyzwalacz podnapięciowy (UVT) | Opcjonalny |
Kontakt pomocniczy (AUX) | Opcjonalny |
Kontakt alarmowy (ALT) | Opcjonalny |
Wskaźnik pozycji kontaktu | Domyślny |
Wskazanie błędu | Nic |
Podłączenie i instalacja: | |
Temperatura otoczenia (przy średniej dziennej ≤ 35 ℃) | -5 ℃ (+ 40 ℃) |
Stopień ochrony Wszystkie strony | IP40 |
Zacisk przyłączeniowy | IP20 |
Drut (㎟) | 10 |
Szyna zbiorcza (㎟) | - |
Montowanie | Kabel |
Stopień zanieczyszczenia | 2 |
Temperatura odniesienia do ustawienia elementu termicznego (℃) | 30 |
Temperatura przechowywania (℃) | -25 ℃ (+70 ℃) |
Moment dokręcania | 2,5 |
Połączenie | Góra i dół |
Wymiary (mm) a (1P/2P/3P/4P) | 17,5 (1P+N) |
b (1P/2P/3P/4P) | 87 (1P+N) |
(SxWxD) c(1P/2P/3P/4P) | 77,5 (1P+N) |
