| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | YOKG |
| Orzecznictwo: | CE,TUV,CB |
| Numer modelu: | SFC30~31, SFC32~33, SFC34~35 |
| Minimalne zamówienie: | 100 SZTUK |
| Cena: | negotiable |
| Szczegóły pakowania: | Każda jednostka jest zapakowana w jedno indywidualne pudełko wewnętrzne |
| Czas dostawy: | 15 dni lub Zależy od zamówienia QTYS |
| Zasady płatności: | L/C, D/P, T/T |
| Możliwość Supply: | 100000 sztuk na miesiąc |
| Znamionowy prąd grzewczy: | 20A, 30A, 55A | Znamionowe napięcie izolacji: | 220 V, 380 V, 500 V, 660 V |
|---|---|---|---|
| Polacy: | 3 | Standard: | IEC60947-4-1, GB14048.4 |
| Styk pomocniczy: | NIE/NC, NIE+NC | Typ: | Stycznik AC |
| Życie mechaniczne: | 10 milionów | Aplikacja: | Kontrola silnika |
| Podkreślić: | IEC60947-4-1 3-biegunowy stycznik 30 A,stycznik 220 V 20a GB14048 4,AC 20 A 3-biegunowy stycznik |
||

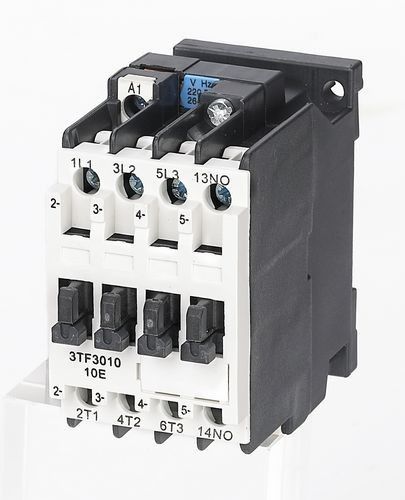

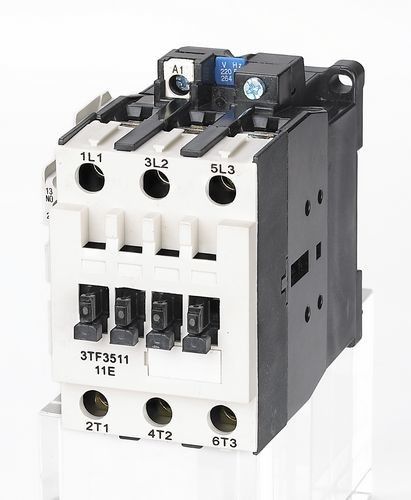

20A, 30A, 55A 3 bieguny 220V kontaktor prądu przemiennego
Zastosowanie:
Kontaktor prądu przemiennego serii SFC (zwany dalej "kontaktorem") nadaje się do stosowania w obwodach o napięciu znamionowym do 690V AC 50 HZ lub 60 HZ, znamionowym napięciu izolacyjnym do 690V,i prądu znamionowego od 9A do 475A przy znamionowym napięciu roboczym 380V w typie zastosowań AC-3Kontaktor jest odpowiedni do częstego uruchamiania i sterowania silnikiem AC.
Ten kontaktor z serii spełnia normy GB 14048, IEC60947-4-1
Główne parametry i właściwości techniczne:
| Rodzaj | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| Narysowany prąd grzewczy (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Narysowane napięcie izolacyjne (V) | 690 | |||||||
| Nominalne napięcie odporne na uderzenie (KV) | 6 | |||||||
| Nominalna zdolność produkcyjna | 10le | |||||||
| Nominalna przepustowość | 8le | |||||||
| Polacy | 3 | |||||||
| Kontakt pomocniczy | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| Krótkoterminowy prąd wytrzymający ((A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Narysowany prąd roboczy ((A) |
380 V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| Zregulowana moc silnika (KW) 50 Hz |
AC-3 | 220 V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380 V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500 V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660 V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380 V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660 V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| Częstotliwość działania (czas/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Żywotność elektryczna (10000 razy) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Żywotność mechaniczna (10000 razy) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Przyciąganie Tolerancja napięcia roboczego cewki (AC) | (85%-110%) Us +40°C | |||||||
| Przyciąganie zużycia mocy cewki | Utrzymanie (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| Odbiór ((VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Wymagania w odniesieniu do urządzeń, które są włączone do układu cieplnego | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Narysowane napięcie izolacyjne w kontakcie pomocniczym (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Narysowany prąd roboczy kontaktu pomocniczego (A) | AC-15 | 380 V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220 V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 V | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 V | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Warunki pracy i instalacji:
* Temperatura powietrza otoczenia: -5°C - +40°C i średnia nie większa niż +35°C w ciągu 24 godzin;
* Wysokość: ≤ 2000 m;
* Klimatyzacja: gdy najwyższa temperatura wynosi +40°C, wilgotność względna powietrza nie przekracza 50%, ale większa wilgotność jest dozwolona przy niższej temperaturze.Należy wziąć pod uwagę rosę kondensatu, gdy jest ona o niższej temperaturze;
* Stopień zanieczyszczenia: klasa 3
* Kategoria instalacji:III
* Stopień ochrony: IP20
* Warunki instalacji: kąt nachylenia między bokem instalacji a bokem pionowym nie powinien być większy niż ±5°C
* Uderzenia i drgania: kontaktor musi być zainstalowany i działać w warunkach, w których nie występują widoczne drgania, uderzenia i drgania.
Charakterystyka struktury:
* cecha małej objętości, lekkiej wagi, komora łukowa jest zamknięta, niewielka odległość łukowania elektrycznego
* Konstrukcja gaśnic łukowych jest nowa, ścieranie kontaktów jest niewielkie, z długą żywotnością elektryczną
* Działanie magnesowe ma wiele zalet, takich jak dobra niezawodność, odporność na uderzenia, zmęczenie itp.
Wzór i wymiar instalacji:
![]()
Wymiar instalacji:
| Rodzaj | Maksymalnie | B max | C max | a) | B. | / |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
![]()
![]()
