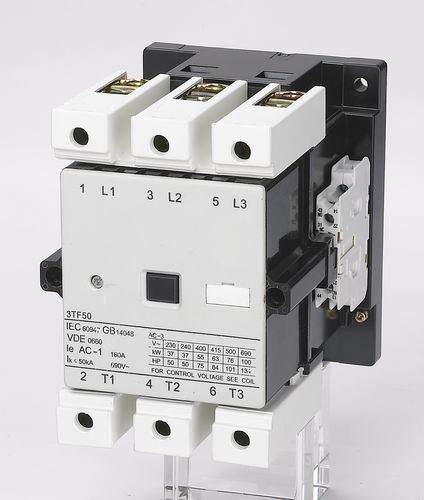

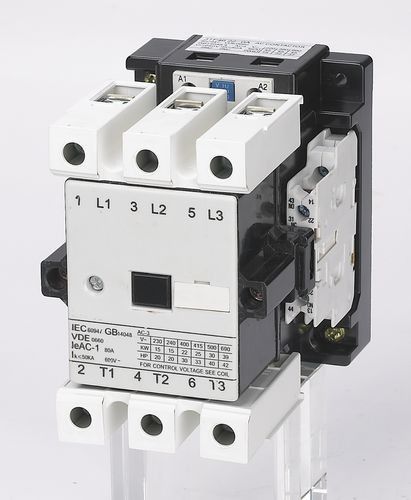

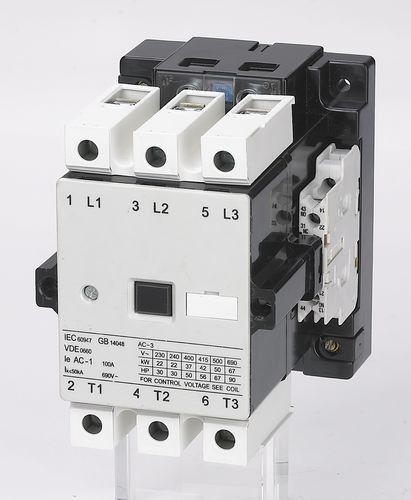

80A 90amp 100 amp 160A AC Stycznik 3-biegunowy stycznik elektryczny
Podanie:
Stycznik AC serii SFC (zwany dalej stycznikiem) jest przystosowany do stosowania w obwodach o napięciu znamionowym 690V AC 50 Hz lub 60 Hz, napięciu znamionowym izolacji 690V i prądzie znamionowym od 9A do 475A przy znamionowym napięciu roboczym 380V w Typ aplikacji AC-3 i służy do łączenia na duże odległości i przerywania obwodu.Stycznik nadaje się do częstego uruchamiania i sterowania silnikiem AC.
Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1
Główne parametry i wydajność techniczna:
| Rodzaj | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Znamionowy prąd grzewczy (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Znamionowe napięcie izolacji (V) | 690 | |||||||
| Znamionowe napięcie udarowe (KV) | 6 | |||||||
| Znamionowa zdolność wytwarzania | 10le | |||||||
| Znamionowa zdolność wyłączania | 8le | |||||||
| Polacy | 3 | |||||||
| Kontakt pomocniczy | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Znamionowy prąd roboczy (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Regulowana moc silnika (KW) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
| Częstotliwość pracy (razy/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Żywotność elektryczna (10000/razy) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Żywotność mechaniczna (10000/razy) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Tolerancja napięcia roboczego cewki przyciągania (AC) | (85% ～ 110%) Nas + 40 ℃ | |||||||
| Przyciąganie poboru mocy cewki | Utrzymanie (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Odbiór (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Styk pomocniczy konwencjonalny prąd termiczny (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Znamionowe napięcie izolacji styków pomocniczych (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Znamionowy prąd roboczy styków pomocniczych (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Warunki pracy i instalacji:
♦ Temperatura powietrza otoczenia: -5℃--+40℃ i średnio nie więcej niż +35℃ w ciągu 24 godzin;
♦ Wysokość: ≤ 2000m;
♦ Klimatyzacja: gdy najwyższa temperatura wynosi +40 ℃, wilgotność względna powietrza nie wynosi do 50%, ale wyższa wilgotność jest dozwolona w niższej temperaturze.Na przykład 90% wilgotności przy 20 ℃.Rosę kondensatu należy wziąć pod uwagę w niższej temperaturze;
♦Stopień zanieczyszczenia: klasa 3
♦ Kategoria instalacji: III
♦ Stopień ochrony: IP20
♦ Warunki instalacji: kąt nachylenia między stroną instalacji a stroną pionową nie powinien być większy niż ± 5 ℃
♦ Uderzenia i wibracje: stycznik musi być zainstalowany i działać w warunkach bez widocznych wstrząsów, uderzeń i wibracji.
Charakterystyka struktury:
♦ Konstrukcja zabezpieczająca przed porażeniem prądem, bezpieczniejsza i bardziej niezawodna
♦ Cecha małej objętości, niewielkiej wagi, komora łukowa jest zamknięta, mała odległość łuku elektrycznego
♦ Nowatorska konstrukcja gaszenia łuku, niewielkie ścieranie styków i długa żywotność elektryczna
♦ Działanie magnesu ma wiele zalet, takich jak dobra niezawodność, odporność na uderzenia, zmęczenie i tak dalej, znaczące zalety
♦ Styk ma dwie pary normalnie otwartych i zamkniętych styków pomocniczych, dodatkowo można w nim zamontować więcej styków pomocniczych
♦ Oprócz dokręcania śrubami, stycznik można dokręcić standardową szyną montażową o długości 35mm
Wygląd i wymiary instalacji:
Wymiar montażowy:
| Rodzaj | Maks | B maks | C maks | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
