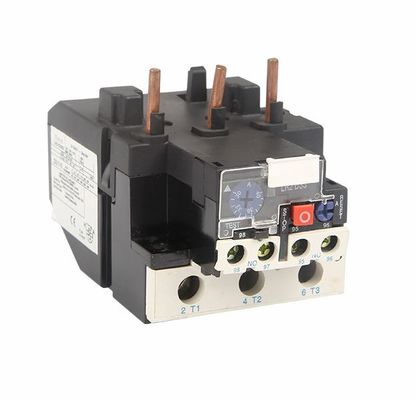

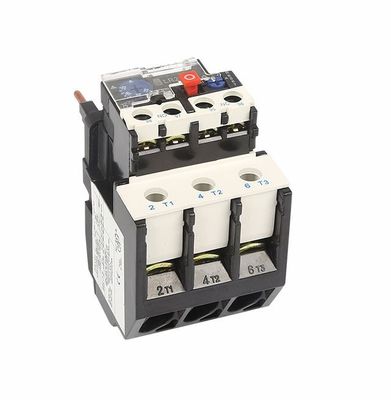

Częstotliwość 50 60 Hz Poziom wyzwalania 25a Przekaźnik zabezpieczający przed przeciążeniem silnika
Podanie:

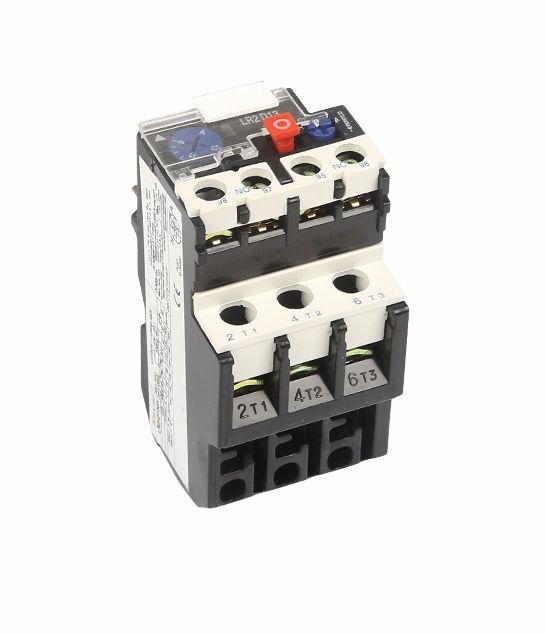

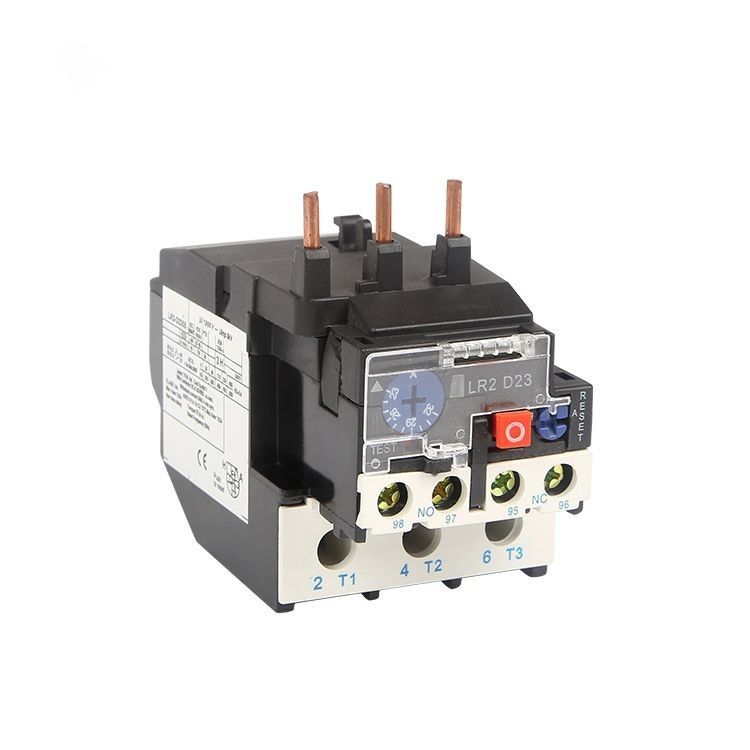

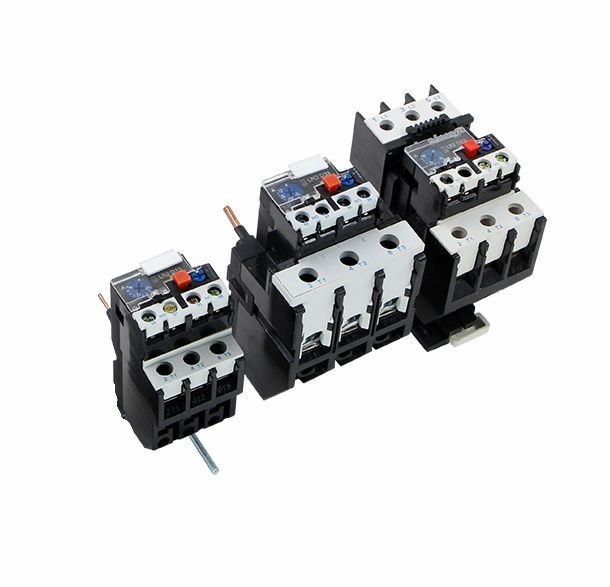

Przekaźnik termiczny serii LR2-D może być stosowany w obwodach 50Hz lub 60Hz, napięcie znamionowe izolacji 660V, prąd znamionowy 0,1-93A do ochrony przerwy fazowej przy przeciążeniu silnika elektrycznego.
Przekaźnik ma inny mechanizm i kompensację temperatury i może być podłączony do stycznika AC serii LC1-D.Jest to najbardziej zaawansowany przekaźnik termiczny w latach dziewięćdziesiątych na świecie.
A. Podstawowy parametr obwodu głównego
(a). Znamionowe napięcie izolacji 660V.
(b). Znamionowy prąd roboczy 25,36,93A oddzielnie.
(c). Plomba regulatora znamionowego prądu nastawczego i nastawy.
(d). Prąd składnika cieplnego (patrz wykaz 1)
B. Obwód pomocniczy
(a). Jest jedna para styków NO/N/C z izolacją elektryczną.
(b). Znamionowe napięcie izolacji 500 V.
(c). Częstotliwość znamionowa 50-60 Hz.
(d). Użyj grupy, znamionowe napięcie robocze, wyznacz prąd termiczny i prąd znamionowy.
Charakterystyka ruchu: trójfazowy czas równowagi ruchu
| Nie | Czasy ustawienia prądu | Czas ruchu | Warunek rozpoczęcia | Temperatura otoczenia | ||
| 1 | 1,05 | >2h | Stan zimny | 20±5oC | ||
| 2 | 1.2 | <2h | Stan ciepła (po teście nr 1) | |||
| 3 | 1,5 | <4min | ||||
| 4 | 7,2 | 10 A | 2s<Tp≤10s | ≤63A | Stan zimny | |
| 10 | 4s<Tp≤10s | >63A | ||||
Charakterystyka ruchu z zanikiem fazy
| Nie | Czasy ustawienia prądu | Czas ruchu | Warunek rozpoczęcia | Temperatura otoczenia | |
| Dowolne dwie fazy | Kolejna faza | ||||
| 1 | 1,0 | 0,9 | >2h | Stan zimny | 20±5oC |
| 2 | 1,15 | 0 | <2h | Stan ciepła (po teście nr 1) |
|
| Rodzaj | Numer | Zakres ustawień (A) | Do stycznika |
| LR2-D13 | 1301 | 0,1~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,4 | CJX2-09~32 | |
| 1304 | 0,4~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2,5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5,5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| Rodzaj | Znamionowy prąd roboczy przekaźnika termicznego | Składnik termiczny | ||
| Prąd znamionowy (A) |
Ocenione lub skala prąd znamionowy (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0,10-0,16 |
| LR2-D1302 | 0,25 | 0,16-0,25 | ||
| LR2-D1303 | 0,4 | 0,25-0,40 | ||
| LR2-D1304 | 0,63 | 0,40-0,63 | ||
| LR2-D1305 | 1 | 0,63-1,0 | ||
| LR2-D1306 | 1,6 | 1,0-1,6 | ||
| LR2-D13x6 | 2 | 1,25-2,0 | ||
| LR2-D1307 | 2,5 | 1,6-2,5 | ||
| LR2-D1308 | 4 | 2,5-4,0 | ||
| LR2-D1310 | 6 | 4,0-6,0 | ||
| LR2-D1312 | 8 | 5,5-8,0 | ||
| LR2-D1314 | 10 | 7,0-10,0 | ||
| LR2-D1316 | 13 | 9,0-13,0 | ||
| LR2-D1321 | 18 | 12,0-18,0 | ||
| LR2-D1322 | 25 | 17,0-25,0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23,0-32,0 |
| LR2-D2355 | 36 | 28,0-36,0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23,0-32,0 |
| LR2-D3355 | 40 | 30,0-40,0 | ||
| LR2-D3357 | 50 | 37,0-50,0 | ||
| LR2-D3359 | 65 | 48,0-65,0 | ||
| LR2-D3361 | 70 | 55,0-70,0 | ||
| LR2-D3363 | 90 | 63,0-80,0 | ||
| LR2-D3365 | 93 | 80,0-93,0 | ||
