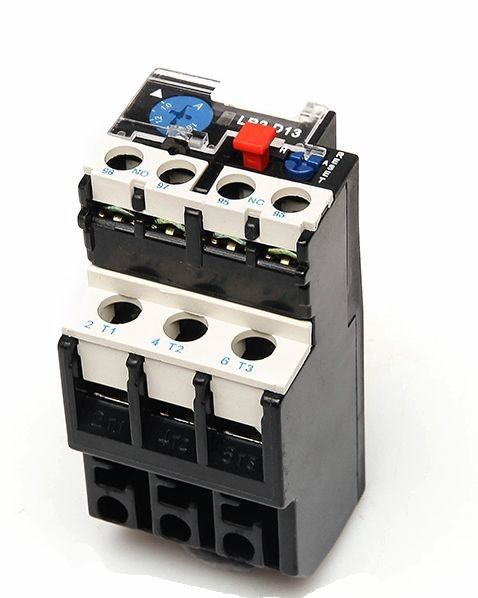

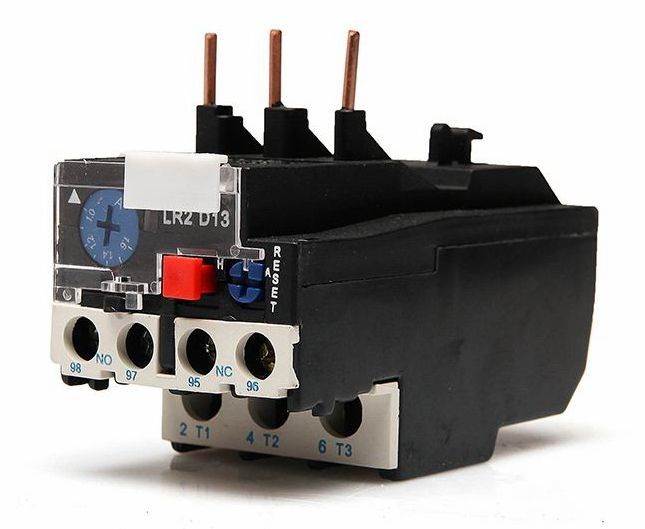

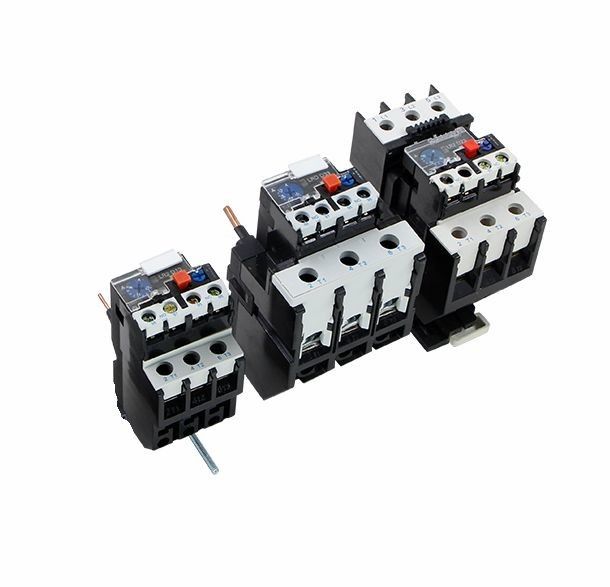

LR2 Przekaźnik termiczny przeciążeniowy ochronny 25A 36A 93A 240-woltowy przełącznik elektryczny
Podanie:
Przekaźnik termiczny serii LR2-D może być stosowany w obwodach 50Hz lub 60Hz, napięcie znamionowe izolacji 660V, prąd znamionowy 0,1-93A do ochrony przerwy fazowej przy przeciążeniu silnika elektrycznego.
Przekaźnik ma inny mechanizm i kompensację temperatury i może być podłączony do stycznika AC serii HC-D.Jest to najbardziej zaawansowany przekaźnik termiczny w latach dziewięćdziesiątych na świecie.
Dane techniczne:
* Podstawowy parametr obwodu głównego
* Znamionowe napięcie izolacji 660V
* Znamionowy prąd roboczy 25,36,93A osobno
* Uszczelka regulatora znamionowego prądu nastawczego i ustawienia
* Prąd elementu termicznego
* Obwód pomocniczy
* Istnieje jedna para styków NO i NC z izolacją elektryczną
* Częstotliwość znamionowa 50-60Hz
* Użyj grupy, znamionowego napięcia roboczego, wyznacz prąd termiczny i prąd znamionowy
Charakterystyka ruchu: trójfazowy czas równowagi ruchu
Nie | Czasy ustawienia prądu | Czas ruchu | Warunek rozpoczęcia | Temperatura otoczenia | ||
1 | 1,05 | >2h | Stan zimny | 20±5oC | ||
2 | 1.2 | <2h | Stan ciepła (po teście nr 1) | |||
3 | 1,5 | <4min | ||||
4 | 7,2 | 10 A | 2s<Tp≤10s | ≤63A | Stan zimny | |
10 | 4s<Tp≤10s | >63A |
Charakterystyka ruchu z zanikiem fazy
Nie | Czasy ustawienia prądu | Czas ruchu | Warunek rozpoczęcia | Temperatura otoczenia | |
Dowolne dwie fazy | Kolejna faza | ||||
1 | 1,0 | 0,9 | >2h | Stan zimny | 20±5oC |
2 | 1,15 | 0 | <2h | Stan ciepła (po teście nr 1) |
Rodzaj | Numer | Zakres ustawień (A) | Dla Contavtora |
LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
1302 | 0,16~0,25 | CJX2-09~32 | |
1303 | 0,25~0,40 | CJX2-09~32 | |
1304 | 0,40~0,63 | CJX2-09~32 | |
1305 | 0,63~1 | CJX2-09~32 | |
1306 | 1~1,6 | CJX2-09~32 | |
1307 | 1,6~2,5 | CJX2-09~32 | |
1308 | 2,5~4 | CJX2-09~32 | |
1310 | 4~6 | CJX2-09~32 | |
1312 | 5,5~8 | CJX2-12~32 | |
1314 | 7~10 | CJX2-18~32 | |
1316 | 9~13 | CJX2-25~32 | |
1321 | 12~18 | CJX2-25~32 | |
1322 | 17~25 | CJX2-32 |
Zarys i rozmiar montażowy:
