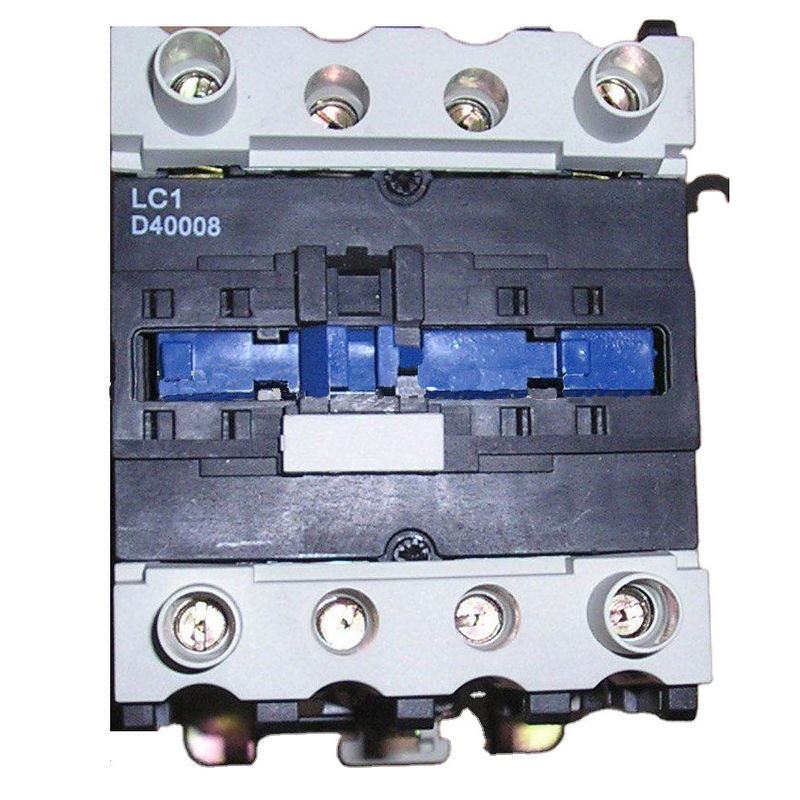

Stycznik 4P 40Amp D40008 AC Stycznik magnetyczny 380V 660 Vac
Aplikacja:
Stycznik AC serii SC (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym 690 V AC 50 Hz lub 60 Hz, prąd znamionowy do 95 A, do wytwarzania, łamania, częstego uruchamiania i sterowania silnikiem prądu przemiennego.W połączeniu z przekaźnikiem termicznym staje się elektromagnetycznym rozrusznikiem do ochrony obwodów przeciążeniowych.
Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1
Ogólny:
Znak towarowy | YOKG | Model nr. | Seria SC |
Przeznaczenie | Stycznik AC wspólnego typu | Aktualny | 20/32/40/50/60/80/110 A |
Częstotliwość znamionowa | 50Hz/60Hz | Napięcie cewki | 24V 36V 110V 220V 380V 660V |
Częstotliwość pracy | 1200 razy/godzinę | Temperatura otoczenia | -5 ℃ -- + 40 ℃ |
Wysokość | ≤2000M | Możliwość okablowania | 6 mln |
Stopień IP | IP20 | Certyfikat | CE, TUV, CB |
Instalacja | Montaż na szynie DIN lub śrubie | Standard | IEC 60947-1, IEC 60947-4-1 |
Model i implikacja:
Główne parametry i wydajność techniczna:
Rodzaj | SC25 | ||
Znamionowy prąd grzewczy (A) | 40 | ||
Znamionowe napięcie izolacji (V) | 690 | ||
Znamionowe napięcie udarowe (KV) | 6 | ||
Znamionowa zdolność wytwarzania | 10le | ||
Znamionowa zdolność wyłączania | 8le | ||
Polacy | 3 | ||
Kontakt pomocniczy | NIE/NZ | ||
Prąd krótkotrwały wytrzymywany (A) | 10S | 200 | |
Znamionowy prąd roboczy (A) | 380V | AC-3 | 25 |
AC-4 | 8,5 | ||
660V | AC-3 | 18 | |
AC-4 | 4.4 | ||
Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 5,5 | |
380V | 11 | ||
660V | 15 | ||
Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 600 |
AC-4 | 300 | ||
Żywotność mechaniczna | 3600 | ||
Żywotność elektryczna (10000/razy) | AC-3 | 100 | |
AC-4 | 20 | ||
Żywotność mechaniczna (10000/razy) | 1000 | ||
Wyposażony typ bezpiecznika | RT16-40 | ||
Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | |
Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | |
Zwalnianie | (20% ~ 75%) Nas -5 ℃ | ||
Średnia moc cewki AC (VA) | Początek | 110 | |
Konserwacja | 11 | ||
Klasa efektywności energetycznej | klasa 3 | ||
Strata ciepła (W) | 3~4 | ||
Czas aktywacji (ms) | Blisko | 12~25 | |
Przerwanie | 5~20 | ||
Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1,5~10 |
2 kije | 1,5~6 | ||
elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1~6 | |
2 kije |
1~4 |
||
Drut twardy (㎟) | 1 kij | 1,5~6 | |
2 kije |
1,5~6 |
||
Rozmiar śruby mocującej | M4 | ||
Moment dokręcania (Nm) | 1.2 | ||
Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1~4 |
2 kije | 1~4 | ||
elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1~4 | |
2 kije | 1~2,5 | ||
Drut twardy (㎟) | 1 kij | 1~4 | |
2 kije | 1~4 | ||
Rozmiar śruby mocującej | M3,5 | ||
Moment dokręcania (Nm) | 0,8 |
Wymiar montażowy:
Maks | B maks | C maks | a | b | |
57 | 86 | 95 | 40 | 48 | 4,5 |
