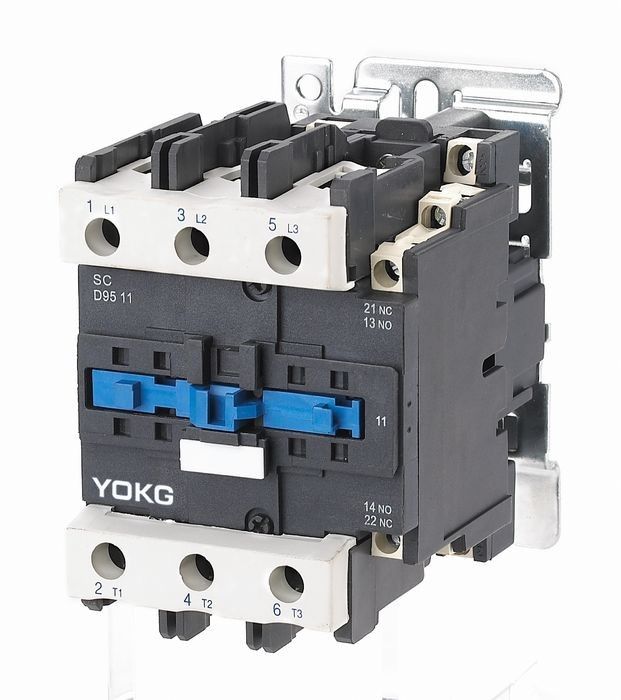

Przemysłowy stycznik elektryczny AC 220V 110A 1NO + 1NC Protector
Podanie:
Stycznik AC serii SC (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym 690 V AC 50 Hz lub 60 Hz, prąd znamionowy do 95 A, do wytwarzania, przerywania, częstego uruchamiania i sterowania silnikiem prądu przemiennego.W połączeniu z przekaźnikiem termicznym staje się elektromagnetycznym rozrusznikiem do ochrony obwodów przeciążeniowych.
Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1
Model i implikacja:
Główne parametry i wydajność techniczna:
| Rodzaj | SC80 | SC95 | ||
| Znamionowy prąd grzewczy (A) | 110 | 110 | ||
| Znamionowe napięcie izolacji (V) | 690 | 690 | ||
| Znamionowe napięcie udarowe (KV) | 6 | 6 | ||
| Znamionowa zdolność wytwarzania | 10le | 10le | ||
| Znamionowa zdolność wyłączania | 8le | 8le | ||
| Polacy | 3 | 3 | ||
| Kontakt pomocniczy | NO+NC | NO+NC | ||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 640 | 760 | |
| Znamionowy prąd roboczy (A) | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17,3 | 21,3 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| Żywotność mechaniczna | 3600 | 3600 | ||
| Żywotność elektryczna (10000/razy) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| Żywotność mechaniczna (10000/razy) | 600 | 600 | ||
| Wyposażony typ bezpiecznika | RT16-100 | RT16-125 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | 12~480 | |
| Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | (85% ~ 110%) Nas + 40 ℃ | |
| Zwalnianie | (20% ~ 75%) Nas -5 ℃ | (20% ~ 75%) Nas -5 ℃ | ||
| Średnia moc cewki AC (VA) | Początek | 200 | 200 | |
| Konserwacja | 20 | 20 | ||
| Klasa efektywności energetycznej | klasa 3 | klasa 3 | ||
| Strata ciepła (W) | 6~10 | 6~10 | ||
| Czas działania (ms) | Blisko | 20~35 | 20~35 | |
| Złamać | 8~20 | 8~20 | ||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 4～50 | 4～50 |
| 2 kije |
4～25 |
4～25 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 4～50 | 4～50 | |
| 2 kije |
4～16 |
4～16 | ||
| Drut twardy (㎟) | 1 kij | 4～50 | 4～50 | |
| 2 kije |
4～25 |
4～25 | ||
| Rozmiar śruby mocującej | M10 | M10 | ||
| Moment dokręcania (Nm) | 4.0 | 4.0 | ||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 |
| 2 kije | 1～4 | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | |
| 2 kije | 1～2,5 | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | 1～4 | |
| 2 kije | 1～4 | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | M3,5 | ||
| Moment dokręcania (Nm) | 0,8 | 0,8 |
||
Warunki pracy i instalacji:
Temperatura powietrza otoczenia: ≤ -5 ℃ -- + 40 ℃
Wysokość: ≤ 2000m;
Stopień zanieczyszczenia: klasa 3
Kategoria instalacji: III
Stopień ochrony: IP20
Warunki instalacji: kąt nachylenia między stroną instalacji a stroną pionową nie powinien być większy niż ± 5 ℃
Uderzenia i wibracje: stycznik musi być zainstalowany i działać w warunkach bez widocznych wstrząsów, uderzeń i wibracji.
Charakterystyka struktury:
Może być instalowany z blokiem styków pomocniczych, przekaźnikiem czasowym i blokiem styków ograniczanych prądem oraz przekaźnikiem termicznym, a następnie jako inne produkty pochodne;
Ten stycznik serii ma małą objętość, niewielką wagę, mniejsze straty mocy, długą żywotność oraz bezpieczeństwo i niezawodność itp .;
Stycznik może być wyposażony w styki pomocnicze 1NO lub 1NC (poniżej 32A) oraz 1NO+1NC (powyżej 40A).Dodatkowo może być wyposażony w blok styczników pomocniczych F4 (2 bloki lub 4 bloki);
Oprócz użycia śruby do montażu, stycznik można dokręcić standardową szyną montażową 35 mm (sc09~95) i standardową szyną montażową 75 mm (SC40~95)
Wymiary instalacji:
| Maks | B maks | C maks | a | b | ∅. |
| 87 | 129 | 127 | 40 | 100/110 | 6,5 |
