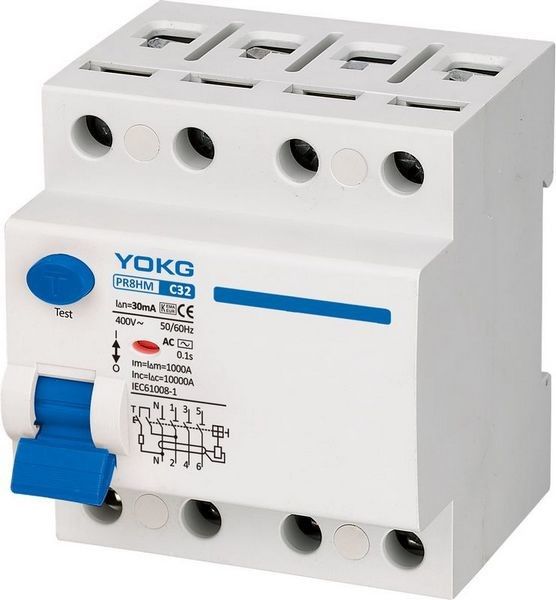

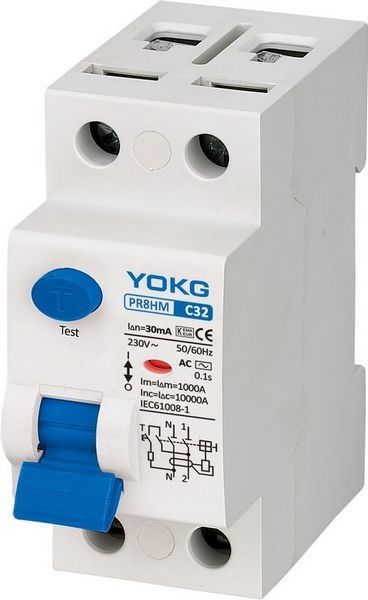

Małe gospodarstwo domowe zabezpieczenie przed wyciekiem PR8HM 10kA Wyłącznik upływowy RCBO
Funkcjonować:
♦ Sterowanie obwodami elektrycznymi
♦ Chroń ludzi przed dotykiem pośrednim i dodatkowe zabezpieczenie przed dotykiem bezpośrednim
♦ Chronić instalacje przed zagrożeniem pożarowym z powodu wad izolacji
♦ Wyłączniki różnicowoprądowe są stosowane w budownictwie mieszkaniowym, usługowym i przemyśle
♦Obsługa instalacji na szynie DIN 35mm
Wybór:
♦ Wykrywalny kształt fali
♦Typ prądu przemiennego
Wyłącznik różnicowoprądowy, którego wyzwolenie jest zapewnione dla różnicowych, sinusoidalnych prądów przemiennych, zarówno przyłożonych nagle, jak i wolno rosnących, Symbol
♦ Typ
Wyłącznik różnicowoprądowy, dla którego zapewniono wyzwolenie dla zerowych sinusoidalnych prądów przemiennych i zerowych pulsujących prądów stałych, zarówno przyłożonych nagle, jak i spowalniających narastanie, Symbol
Czułość wyzwalania:
♦ 30 mA – dodatkowa ochrona przed dotykiem bezpośrednim
♦ 100mA – skoordynowane z systemem uziemienia zgodnie ze wzorem In＜50/R, zapewniające ochronę przed dotykiem pośrednim
♦ 300mA, ochrona przed dotykiem pośrednim, a także zagrożenie pożarowe
Czas wyzwalania:
♦ Natychmiastowe
Zapewnia natychmiastowe wyłączenie (bez opóźnienia czasowego)
♦Krótki czas opóźnienia
Zapewnia każde wyłączenie co najmniej 10ms
♦ Selektywny
Zapewnia całkowitą dyskryminację z nieselektywnym wyłącznikiem RCD umieszczonym poniżej
Diagram połączeń:
Schemat linii dystrybucji:
Dane techniczne:
| Polacy | 2P, 4P |
| Specyfikacja elektryczna | |
| Prąd znamionowy (A) In | 16-100A |
| Znamionowe napięcie robocze (V) Ue | 2P:230, 4P:400 |
| Znamionowe napięcie izolowane (V) Ui | 500 |
| Impulsowe napięcie wytrzymywane (kV) Uimp | 6 |
| Znamionowa zdolność wyłączania zwarciowego (kA) Inc/I△n | 10 |
| Znamionowy prąd różnicowy (mA) I△n | 10,30,100,300 |
| Znamionowa resztkowa zdolność załączania i wyłączania (A) I△m | 1000 |
| typ roboczy prądu różnicowego | AC, AC + S, A |
| rodzaj zabezpieczenia różnicowoprądowego | Elektromagnetyczny |
| Napięcie probiercze dielektryka (kV) | 2,5 |
| Żywotność Mechaniczna Wartość standardowa | 4000 |
| (OC) Wartość standardu elektrycznego | 2000 |
| Kontrola i wskazanie | |
| Wyzwalacz bocznikowy (SHT) | ŻADEN |
| Wyzwalacz podnapięciowy (UVT) | ŻADEN |
| Kontakt pomocniczy (AUX) | ŻADEN |
| Wskaźnik pozycji kontaktu | ŻADEN |
| Wskazanie błędu | DOMYŚLNY |
| Połączenie i instalacja | |
| Temperatura otoczenia (przy średniej dziennej ≤35 ℃) | -5 ℃ + 40 ℃ |
| Stopień ochrony Wszystkie strony | IP40 |
| zacisk połączeniowy | IP20 |
| Drut (m㎡) | 35 |
| Szyna zbiorcza (m㎡) | 35 |
| Montowanie | Kabel/szyna zbiorcza |
| Temperatura odniesienia dla ustawienia elementu termicznego | 30 |
| Stopień zanieczyszczenia | 2 |
| Temperatura przechowywania (℃) | -25 ℃ +70 ℃ |
| Połączenie | Szczyt |
| Wymiary (mm) a (2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79,5/79,5 |
