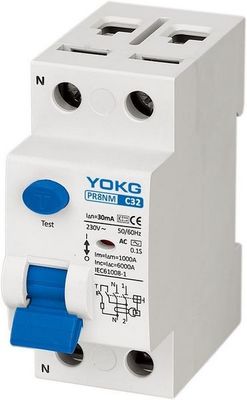

Zabezpieczenie przed przeciekiem PR8NM Wyłącznik różnicowoprądowy 2biegunowy
Opis produktu:
16-100 A prąd znamionowy 2-biegunowy i 4-biegunowy Ochrona przed wyciekiem jest szeroko stosowana w budownictwie mieszkaniowym, sektorze usługowym i przemyśle, instalacja na szynie din 35 mm jest obsługiwana.Jest używany głównie dla cSterując obwodami elektrycznymi, może służyć do ochrony ludzi przed kontaktem pośrednim lub bezpośrednim.Trzymaj się z dala od zagrożenia pożarowego, które jest spowodowane wadami izolacji podczas instalacji.
Dane techniczne:
| Polacy |
2P, 4P |
| Specyfikacja elektryczna |
|
| Prąd znamionowy (A) In |
16-100A |
| Znamionowe napięcie robocze (V) Ue |
2P:230, 4P:400 |
| Znamionowe napięcie izolowane (V) Ui |
500 |
| Impulsowe napięcie wytrzymywane (kV) Uimp |
6 |
| Znamionowa zdolność wyłączania zwarciowego (kA) Inc/I△n |
6 |
| Znamionowy prąd różnicowy (mA) I△n |
10,30,100,300 |
| Znamionowa resztkowa zdolność załączania i wyłączania (A) I△m |
1000 |
| typ roboczy prądu różnicowego |
AC,AC+S, A, A+S |
| rodzaj zabezpieczenia różnicowoprądowego |
Elektromagnetyczny |
| Napięcie probiercze dielektryka (kV) |
2,5 |
| Żywotność Mechaniczna Wartość standardowa |
4000 |
| (OC) Wartość standardu elektrycznego |
2000 |
| Kontrola i wskazanie |
|
| Wyzwalacz bocznikowy (SHT) |
ŻADEN |
| Wyzwalacz podnapięciowy (UVT) |
ŻADEN |
| Kontakt pomocniczy (AUX) |
ŻADEN |
| Wskaźnik pozycji kontaktu |
ŻADEN |
| Wskazanie błędu |
DOMYŚLNY |
| Połączenie i instalacja |
|
| Temperatura otoczenia (przy średniej dziennej ≤35 ℃) |
-5 ℃ + 40 ℃ |
| Stopień ochrony Wszystkie strony |
IP40 |
| zacisk połączeniowy |
IP20 |
| Drut (m㎡) |
35 |
| Szyna zbiorcza (m㎡) |
35 |
| Montowanie |
Kabel/szyna zbiorcza |
| Temperatura odniesienia dla ustawienia elementu termicznego |
30 |
| Stopień zanieczyszczenia |
2 |
| Temperatura przechowywania (℃) |
-25 ℃ +70 ℃ |
| Połączenie |
Szczyt |
| Wymiary (mm) a (2P/4P) |
36/72 |
| b(2P/4P) |
84/84 |
| c(2P/4P) |
79,5/79,5 |
Wybór:
♦ Wykrywalny kształt fali
♦Typ prądu przemiennego
♦ Typ
Wyłącznik różnicowoprądowy, dla którego zapewniono wyzwolenie dla zerowych sinusoidalnych prądów przemiennych i zerowych pulsujących prądów stałych, zarówno przyłożonych nagle, jak i spowalniających narastanie, Symbol
Czułość wyzwalania:
♦ 30 mA – dodatkowa ochrona przed dotykiem bezpośrednim
♦ 100mA – skoordynowane z systemem uziemienia zgodnie ze wzorem In＜50/R, zapewniające ochronę przed dotykiem pośrednim
♦ 300mA, ochrona przed dotykiem pośrednim, a także zagrożenie pożarowe
Czas wyzwalania:
♦ Natychmiastowe:Zapewnia natychmiastowe wyłączenie (bez opóźnienia czasowego)
♦Krótki czas opóźnienia:Zapewnia każde wyłączenie co najmniej 10ms
♦ Selektywny:Zapewnia całkowitą dyskryminację z nieselektywnym wyłącznikiem RCD umieszczonym poniżej
Diagram połączeń:
Schemat linii dystrybucji:
Opakowanie i dostawa:
Certyfikaty:
Często zadawane pytania:
1. Czy mogę podać ceny twoich produktów?
Witam serdecznie.Prosimy o przesłanie nam zapytania.Otrzymasz naszą odpowiedź w ciągu 24 godzin.
2. Czy możemy wydrukować nasze logo/stronę internetową/nazwę firmy na produktach?
Tak, OEM i ODM są dostępne.
3. Jaki jest czas realizacji regularnego zamówienia?
7-15 dni dla ilości zamówienia mniejszej niż 2000 sztuk.Aby uzyskać więcej ilości, możemy o tym negocjować.
4. Czy sprawdzasz gotowe produkty?
Nasze produkty 100% samokontrola i testowanie przed zapakowaniem.
5. A co z warunkami płatności?
30% depozytu, reszta salda w stosunku do kopii B/L.
