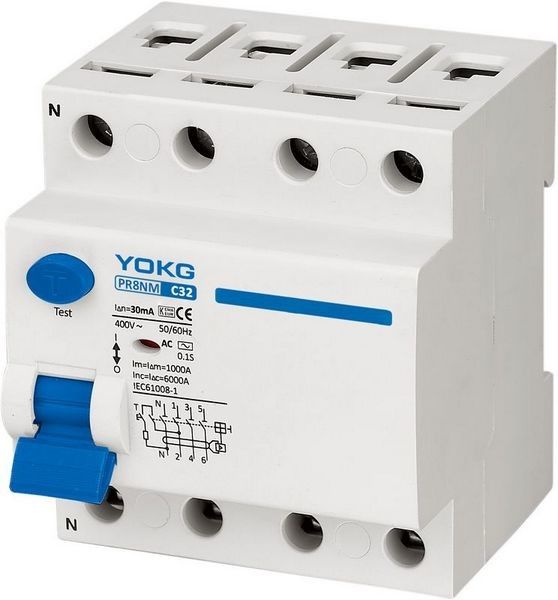

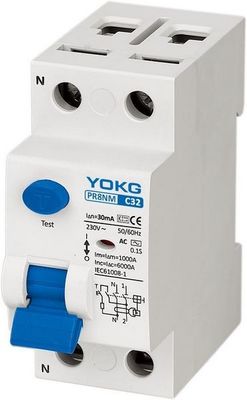

Elektromagnetyczne zabezpieczenie upływowe PR8NM 6kA Wyłącznik RCBO 16-100A
Wyłącznik elektromagnetyczny ma następujące zalety:
1. Kontroluj obwody elektryczne
2. Chroń ludzi przed dotykiem pośrednim i dodatkowe zabezpieczenie przed dotykiem bezpośrednim
3. Zabezpieczyć instalacje przed zagrożeniem pożarowym z powodu wad izolacji
4. Wyłączniki różnicowoprądowe są stosowane w budownictwie mieszkaniowym, usługowym i przemyśle
5. Obsługa instalacji na szynie DIN 35mm
Czułość wyzwalania:
♦ 30 mA – dodatkowa ochrona przed dotykiem bezpośrednim
♦ 100mA – skoordynowane z systemem uziemienia zgodnie ze wzorem In<50/R, zapewniające ochronę przed dotykiem pośrednim
♦ 300mA, ochrona przed dotykiem pośrednim, a także zagrożenie pożarowe
Dane techniczne:
Polacy | 2P, 4P |
Specyfikacja elektryczna | |
Prąd znamionowy (A) In | 16-100A |
Znamionowe napięcie robocze (V) Ue | 2P:230, 4P:400 |
Znamionowe napięcie izolowane (V) Ui | 500 |
Impulsowe napięcie wytrzymywane (kV) Uimp | 6 |
Znamionowa zdolność wyłączania zwarciowego (kA) Inc/I△n | 6 |
Znamionowy prąd różnicowy (mA) I△n | 10,30,100,300 |
Znamionowa resztkowa zdolność załączania i wyłączania (A) I△m | 1000 |
typ roboczy prądu różnicowego | AC,AC+S, A, A+S |
rodzaj zabezpieczenia różnicowoprądowego | Elektromagnetyczny |
Napięcie probiercze dielektryka (kV) | 2,5 |
Żywotność Mechaniczna Wartość standardowa | 4000 |
(OC) Wartość standardu elektrycznego | 2000 |
Kontrola i wskazanie | |
Wyzwalacz bocznikowy (SHT) | ŻADEN |
Wyzwalacz podnapięciowy (UVT) | ŻADEN |
Kontakt pomocniczy (AUX) | ŻADEN |
Wskaźnik pozycji kontaktu | ŻADEN |
Wskazanie błędu | DOMYŚLNY |
Połączenie i instalacja | |
Temperatura otoczenia (przy średniej dziennej ≤35 ℃) | -5 ℃ + 40 ℃ |
Stopień ochrony Wszystkie strony | IP40 |
zacisk połączeniowy | IP20 |
Drut (m㎡) | 35 |
Szyna zbiorcza (m㎡) | 35 |
Montowanie | Kabel/szyna zbiorcza |
Temperatura odniesienia dla ustawienia elementu termicznego | 30 |
Stopień zanieczyszczenia | 2 |
Temperatura przechowywania (℃) | -25 ℃ +70 ℃ |
Połączenie | Szczyt |
Wymiary (mm) a (2P/4P) | 36/72 |
b(2P/4P) | 84/84 |
c(2P/4P) | 79,5/79,5 |
Wybór:
♦ Wykrywalny kształt fali
♦Typ prądu przemiennego
♦ Typ
Wyłącznik różnicowoprądowy, dla którego zapewniono wyzwolenie dla zerowych sinusoidalnych prądów przemiennych i zerowych pulsujących prądów stałych, zarówno przyłożonych nagle, jak i spowalniających narastanie, Symbol
Czas wyzwalania:
♦ Natychmiastowe:Zapewnione jest natychmiastowe wyłączenie (bez opóźnienia czasowego)
♦Krótki czas opóźnienia:Każde wyłączenie może być zapewnione przez co najmniej 10 ms
♦ Selektywny:Zapewniona jest całkowita dyskryminacja z nieselektywnym wyłącznikiem RCD umieszczonym poniżej.
Diagram połączeń:
Schemat linii dystrybucji:
