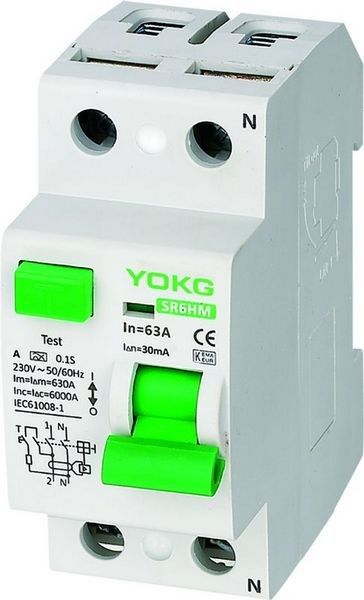

Elektromagnetyczne zabezpieczenie przed wyciekiem SR6HM RCCB 16-63A In 2P, 4 bieguny
Funkcjonować:
♦ Sterowanie obwodami elektrycznymi
♦ Chroń ludzi przed dotykiem pośrednim i dodatkowe zabezpieczenie przed dotykiem bezpośrednim
♦ Chronić instalacje przed zagrożeniem pożarowym z powodu wad izolacji
♦ Wyłączniki różnicowoprądowe są stosowane w budownictwie mieszkaniowym, usługowym i przemyśle
♦Obsługa instalacji na szynie DIN 35mm
Wybór:
♦ Wykrywalny kształt fali
♦Typ prądu przemiennego
Wyłącznik różnicowoprądowy, którego wyzwolenie jest zapewnione dla różnicowych, sinusoidalnych prądów przemiennych, zarówno przyłożonych nagle, jak i wolno rosnących, Symbol
♦ Typ
Wyłącznik różnicowoprądowy, dla którego zapewniono wyzwolenie dla zerowych sinusoidalnych prądów przemiennych i zerowych pulsujących prądów stałych, zarówno przyłożonych nagle, jak i spowalniających narastanie, Symbol
Czułość wyzwalania:
♦ 30 mA – dodatkowa ochrona przed dotykiem bezpośrednim
♦ 100mA – skoordynowane z systemem uziemienia zgodnie ze wzorem In＜50/R, zapewniające ochronę przed dotykiem pośrednim
♦ 300mA, ochrona przed dotykiem pośrednim, a także zagrożenie pożarowe
Czas wyzwalania:
♦ Natychmiastowe
Zapewnia natychmiastowe wyłączenie (bez opóźnienia czasowego)
♦Krótki czas opóźnienia
Zapewnia każde wyłączenie co najmniej 10ms
♦ Selektywny
Zapewnia całkowitą dyskryminację z nieselektywnym wyłącznikiem RCD umieszczonym poniżej
Diagram połączeń:
Schemat linii dystrybucji:
Urządzenie:
Dane techniczne:
| Polacy |
2P, 4P |
| Specyfikacja elektryczna |
|
| Prąd znamionowy (A) In |
16-63A |
| Znamionowe napięcie robocze (V) Ue |
2P:230, 4P:400 |
| Znamionowe napięcie izolowane (V) Ui |
500 |
| Impulsowe napięcie wytrzymywane (kV) Uimp |
6 |
| Znamionowa zdolność wyłączania zwarciowego (kA) Inc/I△n |
6 |
| Znamionowy prąd różnicowy (mA) I△n |
10,30,100,300 |
| Znamionowa resztkowa zdolność załączania i wyłączania (A) I△m |
500(≤50A), 630(63A) |
| typ roboczy prądu różnicowego |
AC, A |
| rodzaj zabezpieczenia różnicowoprądowego |
Elektromagnetyczny |
| Napięcie probiercze dielektryka (kV) |
2,5 |
| Żywotność Mechaniczna Wartość standardowa |
4000 |
| (OC) Wartość standardu elektrycznego |
2000 |
| Kontrola i wskazanie |
|
| Wyzwalacz bocznikowy (SHT) |
ŻADEN |
| Wyzwalacz podnapięciowy (UVT) |
ŻADEN |
| Kontakt pomocniczy (AUX) |
ŻADEN |
| Wskaźnik pozycji kontaktu |
ŻADEN |
| Wskazanie błędu |
DOMYŚLNY |
| Połączenie i instalacja |
|
| Temperatura otoczenia (przy średniej dziennej ≤35 ℃) |
-5 ℃ + 40 ℃ |
| Stopień ochrony Wszystkie strony |
IP40 |
| zacisk połączeniowy |
IP20 |
| Drut (m㎡) |
16 |
| Szyna zbiorcza (m㎡) |
25 |
| Montowanie |
Kabel/szyna zbiorcza |
| Temperatura odniesienia dla ustawienia elementu termicznego |
30 |
| Stopień zanieczyszczenia |
2 |
| Temperatura przechowywania (℃) |
-25 ℃ +70 ℃ |
| Połączenie |
Góra i dół |
| Wymiary (mm) a (2P/4P) |
35/70 |
| b(2P/4P) |
81/81 |
| c(2P/4P) |
77,5/77,5 |
