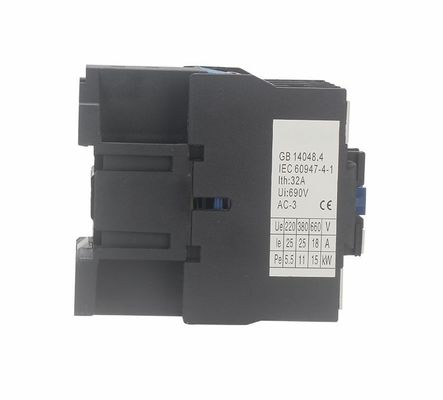

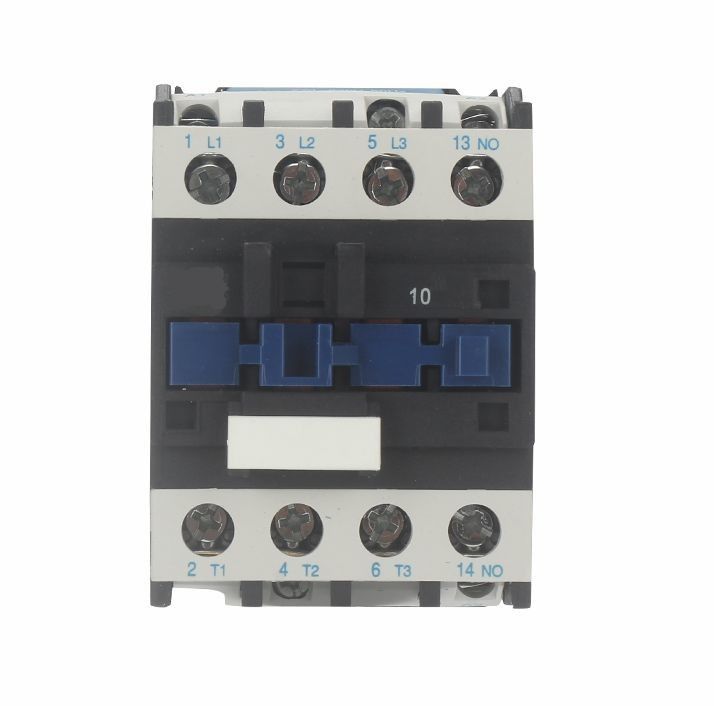

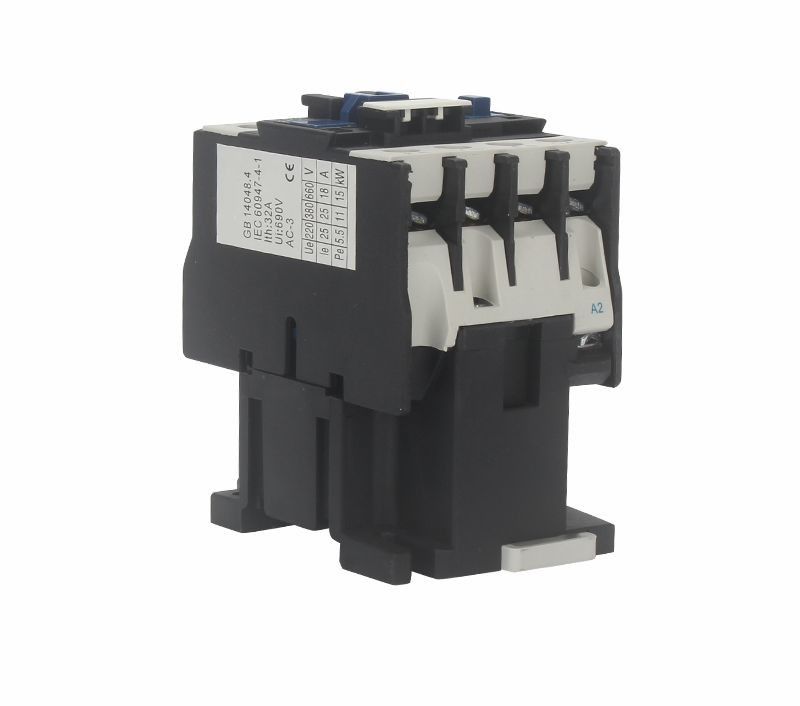

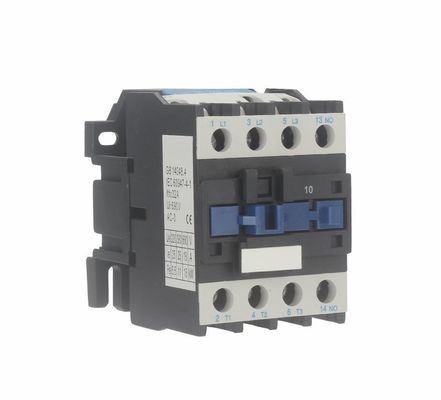

NO lub NC 690 Vac AC Stycznik elektryczny 50 60 HZ Stycznik magnetyczny AC
Charakterystyka:

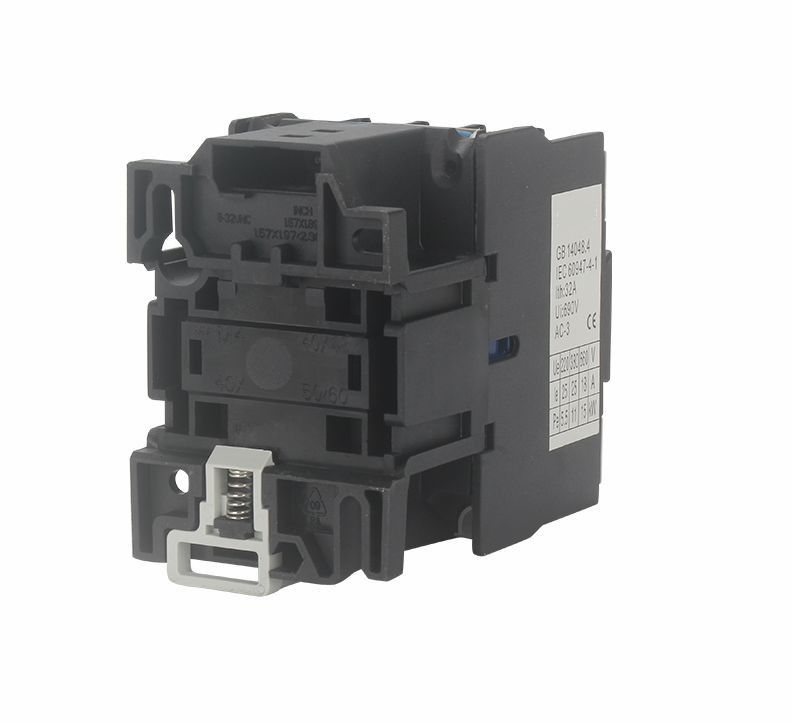

Instalacja: szyna Din/montaż śrubowy
Certyfikacja: CE,CB,TUV
Norma: IEC 60947-1, IEC 60947-4-1
Częstotliwość operacji: 300-1200 razy/godzinę
Temperatura otoczenia: -5 ℃ ~ + 40 ℃
Stopień ochrony: IP20
Kategoria instalacji:III
Stopień zanieczyszczenia:Klasa 3
Wysokość:≤ 2000m
Główne parametry i wydajność techniczna:
| Rodzaj | SC25 | ||
| Znamionowy prąd grzewczy (A) | 40 | ||
| Znamionowe napięcie izolacji (V) | 690 | ||
| Znamionowe napięcie udarowe (KV) | 6 | ||
| Znamionowa zdolność wytwarzania | 10le | ||
| Znamionowa zdolność wyłączania | 8le | ||
| Polacy | 3 | ||
| Kontakt pomocniczy | NIE/NC | ||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 200 | |
| Znamionowy prąd roboczy (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 600 |
| AC-4 | 300 | ||
| Żywotność mechaniczna | 3600 | ||
| Żywotność elektryczna (10000/razy) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Żywotność mechaniczna (10000/razy) | 1000 | ||
| Wyposażony typ bezpiecznika | RT16-40 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | |
| Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | |
| Zwalnianie | (20% ~ 75%) Nas -5 ℃ | ||
| Średnia moc cewki AC (VA) | Początek | 110 | |
| Konserwacja | 11 | ||
| Klasa efektywności energetycznej | klasa 3 | ||
| Strata ciepła (W) | 3~4 | ||
| Czas działania (ms) | Blisko | 12~25 | |
| Złamać | 5~20 | ||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1,5～10 |
| 2 kije | 1,5～6 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～6 | |
| 2 kije |
1～4 |
||
| Drut twardy (㎟) | 1 kij | 1,5～6 | |
| 2 kije |
1,5～6 |
||
| Rozmiar śruby mocującej | M4 | ||
| Moment dokręcania (Nm) | 1.2 | ||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 |
| 2 kije | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | |
| 2 kije | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | |
| 2 kije | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | ||
| Moment dokręcania (Nm) | 0,8 |
||
Wymiar montażowy:
| Maks | B maks | C maks | a | b | ∅. |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
