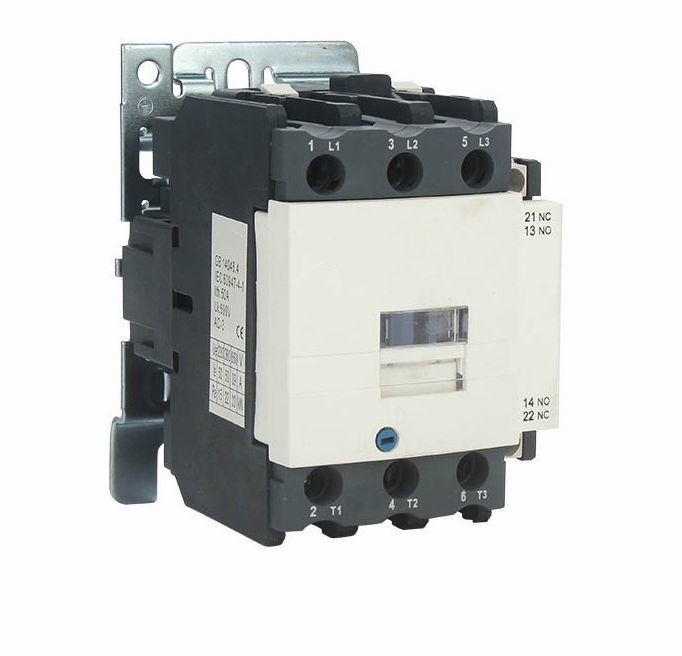

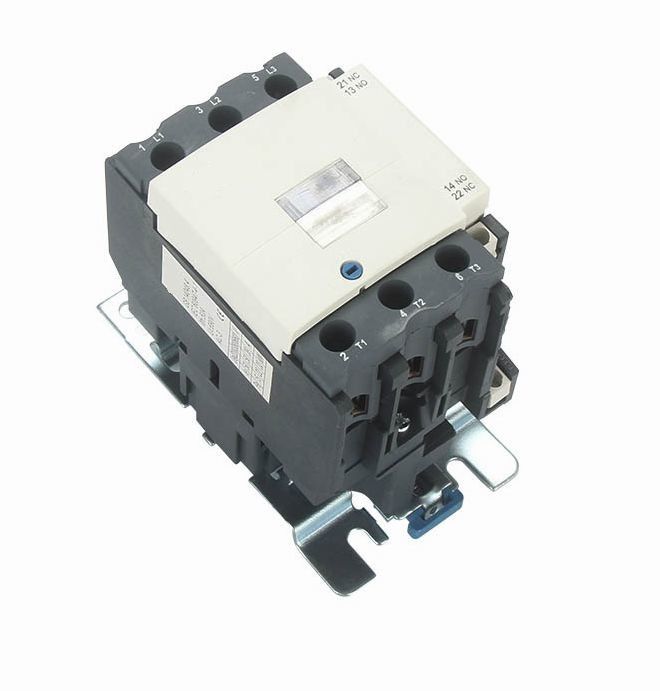

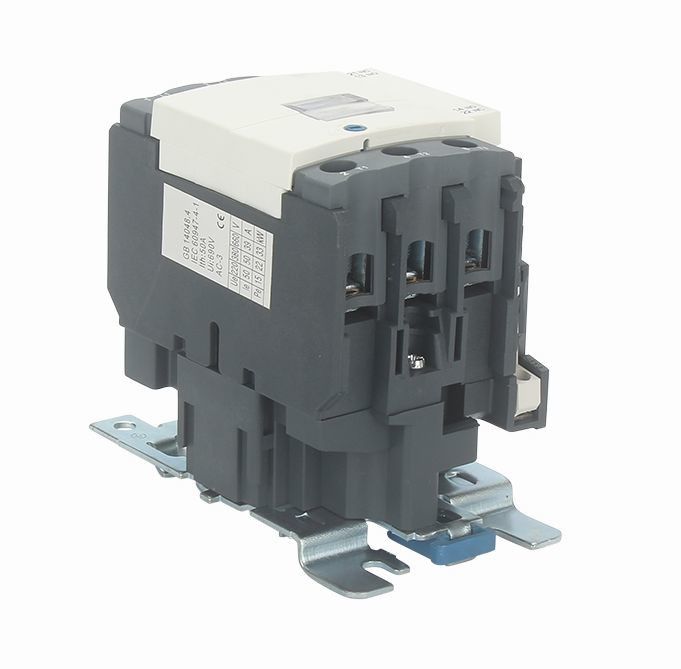

IEC60947 Telemecanique Stycznik SC1-40 ~ 65 SC180 ~ 95 Stycznik magnetyczny AC
Ogólny:

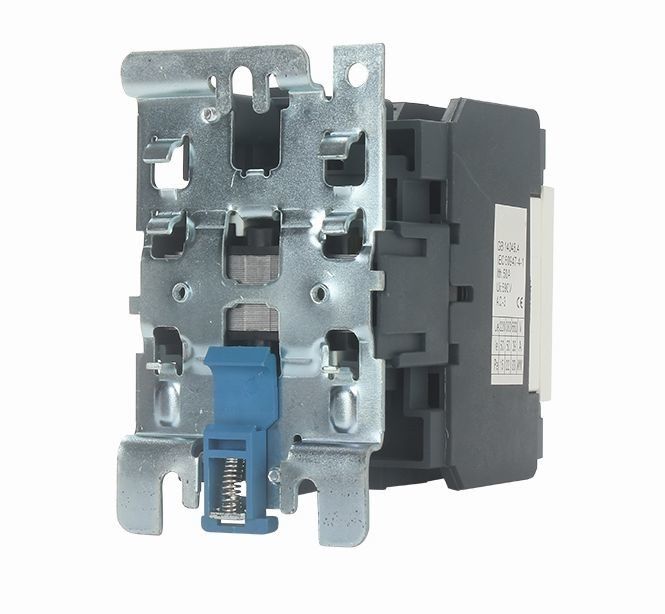

Instalacja: szyna Din/montaż śrubowy
Certyfikacja: CE,CB,TUV
Norma: IEC 60947-1, IEC 60947-4-1
Temperatura otoczenia: -5 ℃ ~ + 40 ℃
Pojemność okablowania (mm):1,5-35
Częstotliwość:50/60Hz
Wysokość:≤ 2000m
Stopień zanieczyszczenia:Klasa 3
Kategoria instalacji:III
Poziom zabezpieczeń:IP20
Cechy: Dzięki konstrukcji osłony przeciwpyłowej stycznik charakteryzuje się lepszym bezpieczeństwem, niezawodnością, a także może wydłużyć żywotność.
Mają małą objętość, niewielką wagę, mniejsze straty mocy, długą żywotność oraz bezpieczeństwo i niezawodność.Może być instalowany z blokiem styków pomocniczych, przekaźnikiem czasowym i blokiem styków ograniczanych prądem oraz przekaźnikiem termicznym.
Model i implikacja:
Główne parametry i wydajność techniczna:
| Rodzaj | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Znamionowy prąd grzewczy (A) | 50 | 60 | 80 | 110 | 110 | ||
| Znamionowe napięcie izolacji (V) | 690 | ||||||
| Znamionowe napięcie udarowe (KV) | 6 | ||||||
| Znamionowa zdolność wytwarzania | 10le | ||||||
| Znamionowa zdolność wyłączania | 8le | ||||||
| Polacy | 3 | ||||||
| Kontakt pomocniczy | 1NO + 1NC | ||||||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Znamionowy prąd roboczy (A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | 600 | |||||
| Żywotność mechaniczna | 3600 | ||||||
| AC-3 Żywotność elektryczna (10000/razy) | 80 | 60 | 60 | 60 | 60 | ||
| Żywotność mechaniczna (10000/razy) | 800 | 800 | 800 | 600 | 600 | ||
| Wyposażony typ bezpiecznika | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12～480 | |||||
| Zakres działania | Wciągać | (85% ～ 110%) Nas + 40 ℃ | |||||
| Zwalnianie | (20% ～ 75%) nas -5 ℃ | ||||||
| Średnia moc cewki AC (VA) | Początek | 200 | |||||
| Konserwacja | 20 | ||||||
| Klasa efektywności energetycznej | klasa 3 | ||||||
| Strata ciepła (W) | 6 ～10 | ||||||
| Czas działania (ms) | Blisko | 20～25 | 20 ～ 35 | ||||
| Złamać | 8 ～ 15 | 8 ～ 20 | |||||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 2,5～25 | 2,5～25 | 2,5～25 | 4～50 | 4～50 |
| 2 kije | 2,5～16 | 2,5～16 | 2,5～16 | 4～25 | 4～25 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 2,5～25 | 2,5～25 | 2,5～25 | 4～50 | 4～50 | |
| 2 kije | 2,5～10 | 2,5～10 | 2,5～10 | 4～16 | 4～16 | ||
| Drut twardy (㎟) | 1 kij | 2,5～25 | 2,5～25 | 2,5～25 | 4～50 | 4～50 | |
| 2 kije | 2,5～16 | 2,5～16 | 2,5～16 | 4～25 | 4～25 | ||
| Rozmiar śruby mocującej | M8 | M10 | |||||
| Moment dokręcania (Nm) | 3,5 | 4 | |||||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 kije | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 kije | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 kije | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | ||||||
| Moment dokręcania (Nm) | 0,8 | ||||||
Wygląd i wymiary instalacji:
Wymiar montażowy:
| Rodzaj | Maks | B maks | C maks | a | b | ∅. |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
