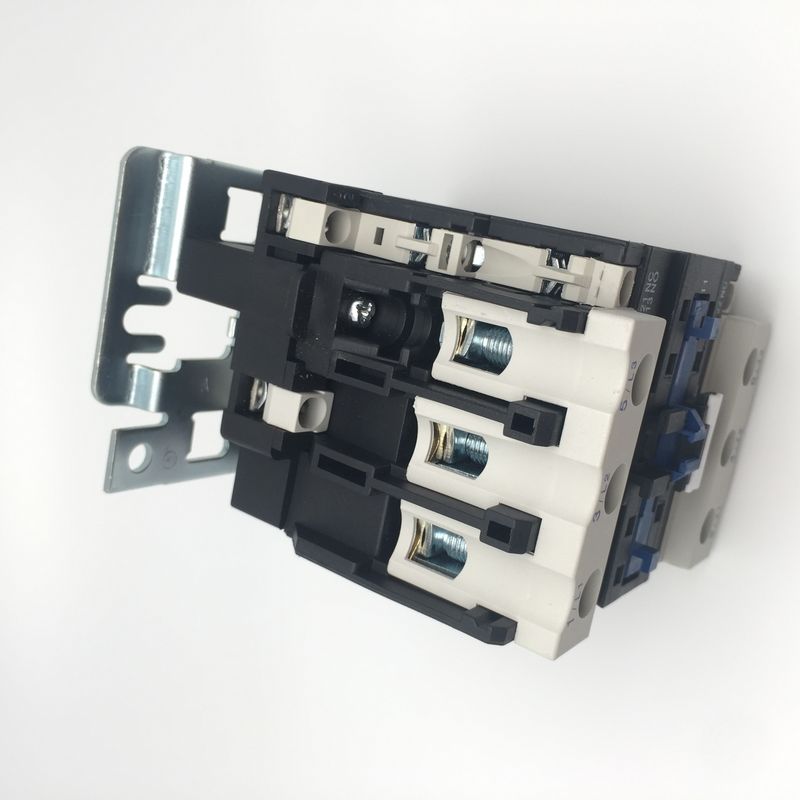

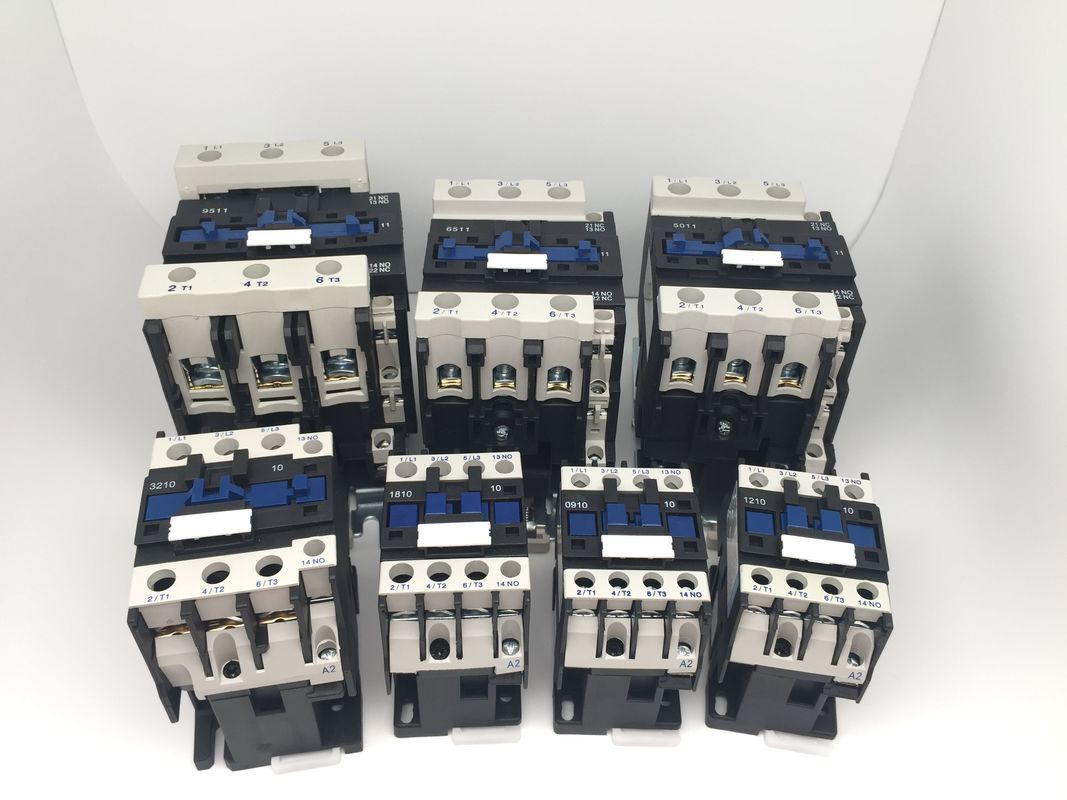

OEM ODM Ac Stycznik 3-fazowy 40A 220v 380 Vac Stycznik magnetyczny
Cechy:
Ten produkt jest wykonany z pełnej plastikowej struktury zatrzaskowej i wykorzystuje elastyczność samego plastiku.Oszczędza pracę i czas i materiał, które nie wymagają śruby i specjalnego narzędzia do montażu lub demontażu.
W połączeniu z pomocniczym blokiem styków, opóźnieniem czasowym i mechanicznymi urządzeniami blokującymi itp., staje się stycznikiem opóźniającym, mechanicznym stycznikiem blokującym.Dzięki przekaźnikowi termicznemu jest on połączony z rozrusznikiem elektromagnetycznym.
Model i implikacja:
Główne parametry i wydajność techniczna:
| Rodzaj | SC25 | ||
| Znamionowy prąd grzewczy (A) | 40 | ||
| Znamionowe napięcie izolacji (V) | 690 | ||
| Znamionowe napięcie udarowe (KV) | 6 | ||
| Znamionowa zdolność wytwarzania | 10le | ||
| Znamionowa zdolność wyłączania | 8le | ||
| Polacy | 3 | ||
| Kontakt pomocniczy | NIE/NC | ||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 200 | |
| Znamionowy prąd roboczy (A) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 600 |
| AC-4 | 300 | ||
| Żywotność mechaniczna | 3600 | ||
| Żywotność elektryczna (10000/razy) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Żywotność mechaniczna (10000/razy) | 1000 | ||
| Wyposażony typ bezpiecznika | RT16-40 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | |
| Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | |
| Zwalnianie | (20% ~ 75%) Nas -5 ℃ | ||
| Średnia moc cewki AC (VA) | Początek | 110 | |
| Konserwacja | 11 | ||
| Klasa efektywności energetycznej | klasa 3 | ||
| Strata ciepła (W) | 3~4 | ||
| Czas działania (ms) | Blisko | 12~25 | |
| Złamać | 5~20 | ||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1,5～10 |
| 2 kije | 1,5～6 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～6 | |
| 2 kije |
1～4 |
||
| Drut twardy (㎟) | 1 kij | 1,5～6 | |
| 2 kije |
1,5～6 |
||
| Rozmiar śruby mocującej | M4 | ||
| Moment dokręcania (Nm) | 1.2 | ||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 |
| 2 kije | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | |
| 2 kije | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | |
| 2 kije | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | ||
| Moment dokręcania (Nm) | 0,8 |
||
| Instalacja | Montaż na szynie DIN lub śrubie |
| Orzecznictwo | CE, CB, TUV |
| Standard | IEC 60947-1, IEC 60947-4-1 |
| Życie mechaniczne | 1000 |
| Częstotliwość operacji | 300-1200 razy/godzinę |
| Temperatura otoczenia | -5 ℃ ~ + 40 ℃ |
| Pojemność okablowania (mm) | 1,5-35 |
| Wysokość | ≤ 2000m |
| Poziom zabezpieczeń | IP20 |
| Może być zainstalowany z blokiem styków pomocniczych, przekaźnikiem czasowym i blokiem styków ograniczanych prądem oraz przekaźnikiem termicznym | |
| Mała objętość, niewielka waga, mniejsze straty mocy, długa żywotność oraz bezpieczeństwo i niezawodność | |
| Może być wyposażony w styki pomocnicze 1NO lub styki pomocnicze 1NC (mniej niż 32A) oraz styki pomocnicze 1NO+1 styki pomocnicze NC (więcej niż 40A).Dodatkowo może być wyposażony w blok styczników pomocniczych F4 (2 bloki lub 4 bloki) | |
Wymiar montażowy:
| Maks | B maks | C maks | a | b | ∅. |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
