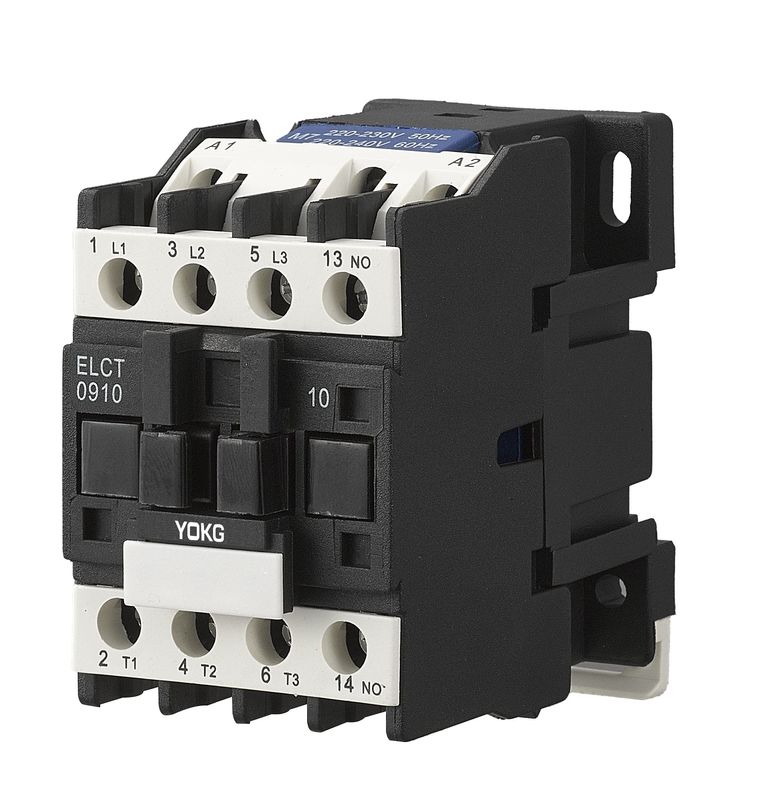

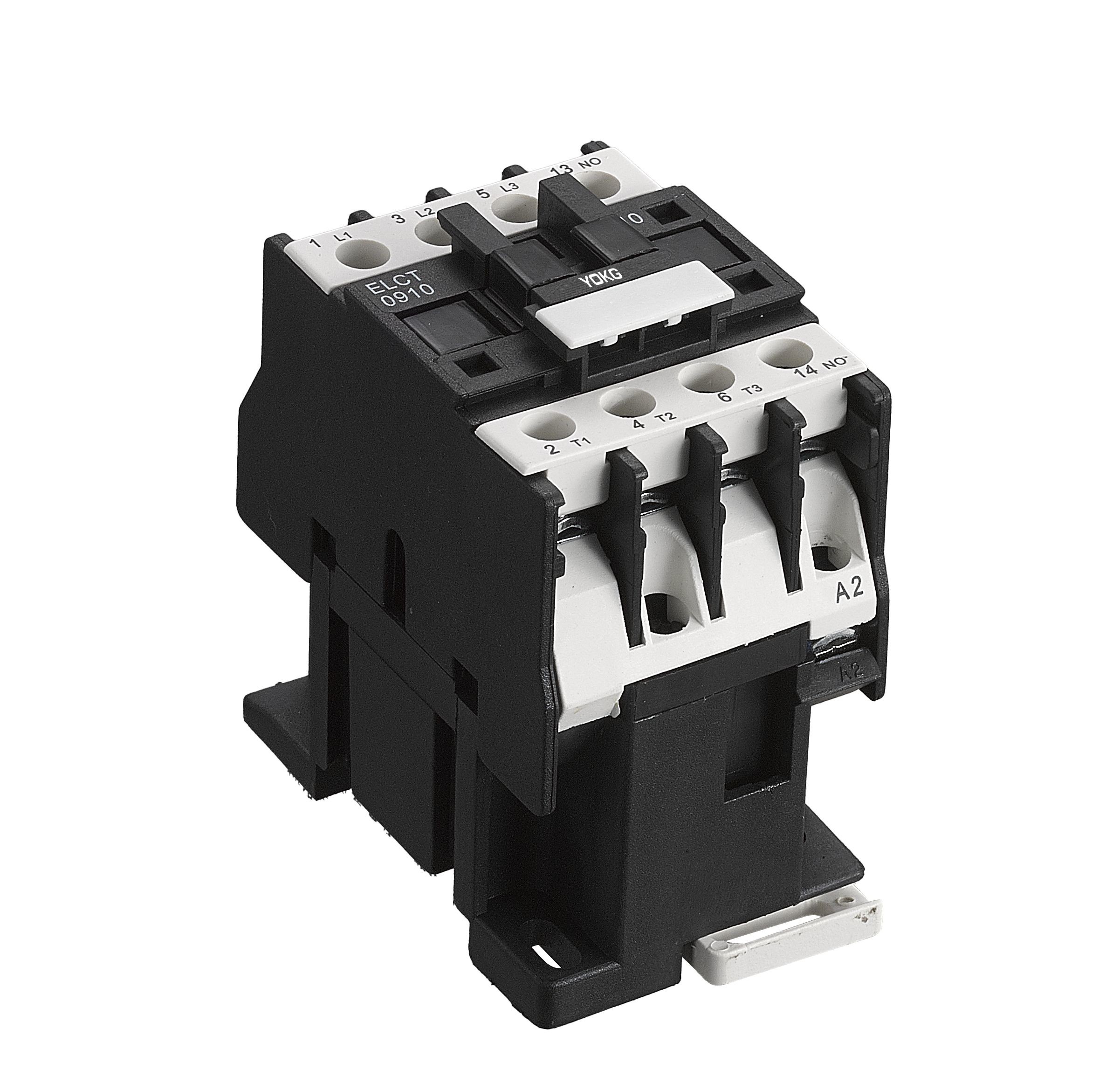

220 V Stycznik magnetyczny 3 biegunowy AC3 AC4 Stycznik elektryczny 0910 Cewka 110 V
Charakterystyka:
Instalacja: szyna Din/montaż śrubowy
Certyfikacja: CE,CB,TUV
Norma: IEC 60947-1, IEC 60947-4-1
Częstotliwość operacji: 300-1200 razy/godzinę
Temperatura otoczenia:-5 ℃ ~ + 40 ℃
Stopień ochrony: IP20
Kategoria instalacji:III
Stopień zanieczyszczenia:Klasa 3
Wysokość:≤ 2000m
Główne parametry i wydajność techniczna:
Rodzaj | SC09 | ||
Znamionowy prąd grzewczy (A) | 20 | ||
Znamionowe napięcie izolacji (V) | 690 | ||
Znamionowe napięcie udarowe (KV) | 6 | ||
Znamionowa zdolność wytwarzania | 10le | ||
Znamionowa zdolność wyłączania | 8le | ||
Polacy | 3 | ||
Kontakt pomocniczy | NIE/NC | ||
Prąd krótkotrwały wytrzymywany (A) | 10S | 72 | |
Znamionowy prąd roboczy (A) | 380V | AC-3 | 9 |
AC-4 | 3,5 | ||
660V | AC-3 | 6,6 | |
AC-4 | 1,5 | ||
Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 2,2 | |
380V | 4 | ||
660V | 5,5 | ||
Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 1200 |
AC-4 | 300 | ||
Żywotność mechaniczna | 3600 | ||
Żywotność elektryczna (10000/razy) | AC-3 | 100 | |
AC-4 | 20 | ||
Żywotność mechaniczna (10000/razy) | 1000 | ||
Wyposażony typ bezpiecznika | RT16-20 | ||
Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | |
Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | |
Zwalnianie | (20% ~ 75%) Nas -5 ℃ | ||
Średnia moc cewki AC (VA) | Początek | 70 | |
Konserwacja | 8 | ||
Klasa efektywności energetycznej | klasa 3 | ||
Strata ciepła (W) | 2~3 | ||
Czas działania (ms) | Blisko | 12~25 | |
Złamać | 5~20 | ||
Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1~4 |
2 kije | 1~4 | ||
elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1~4 | |
2 kije |
1~2,5 |
||
Drut twardy (㎟) | 1 kij | 1~4 | |
2 kije |
1~4 |
||
Rozmiar śruby mocującej | M3,5 | ||
Moment dokręcania (Nm) | 0,8 | ||
Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1~4 |
2 kije | 1~4 | ||
elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1~4 | |
2 kije | 1~2,5 | ||
Drut twardy (㎟) | 1 kij | 1~4 | |
2 kije | 1~4 | ||
Rozmiar śruby mocującej | M3,5 | ||
Moment dokręcania (Nm) | 0,8 |
Wymiar montażowy:
Maks | B maks | C maks | a | b | |
57 | 86 | 95 | 40 | 48 | 4,5 |
