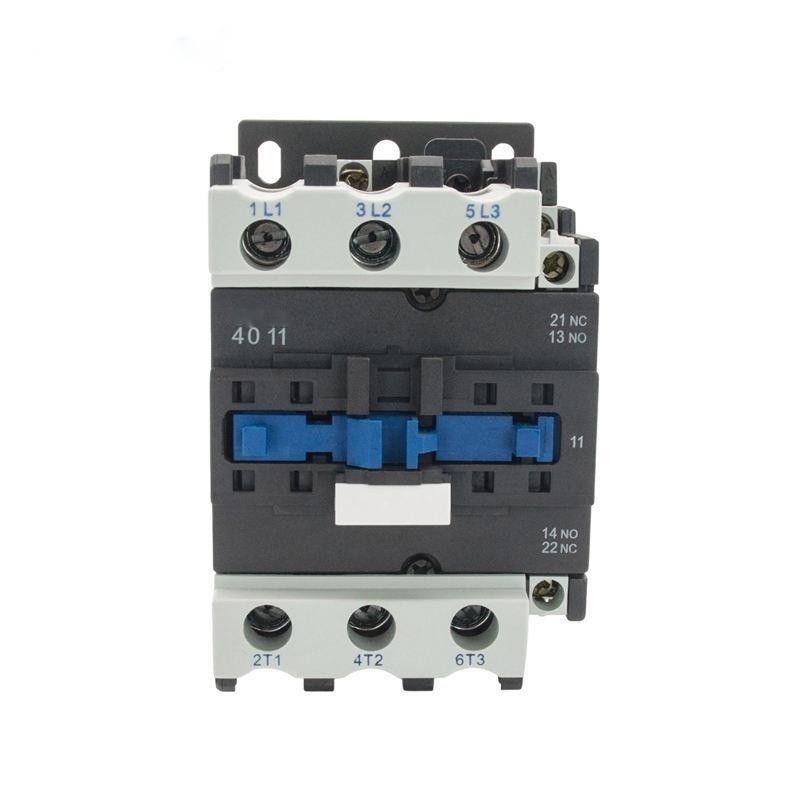

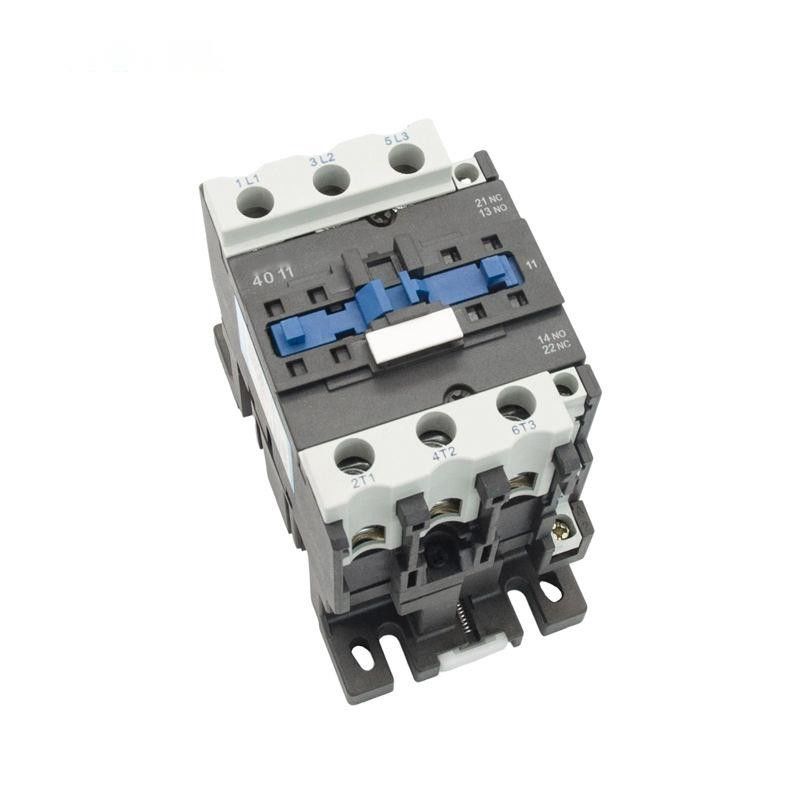

Niskonapięciowe styczniki magnetyczne 60A AC 50/60Hz 220V 380V 400V 500V 9A-95A
Aplikacja:
Stycznik AC serii SC (zwany dalej stycznikiem) nadaje się do stosowania w obwodach o napięciu znamionowym 690 V AC 50 Hz lub 60 Hz, prąd znamionowy do 95 A, do wytwarzania, łamania, częstego uruchamiania i sterowania silnikiem prądu przemiennego.W połączeniu z przekaźnikiem termicznym staje się elektromagnetycznym rozrusznikiem do ochrony obwodów przeciążeniowych.
Ten stycznik serii jest zgodny z GB 14048, IEC60947-4-1
Model i implikacja:
Główne parametry i wydajność techniczna:
| Rodzaj | SC40 | SC50 | SC65 | ||
| Znamionowy prąd grzewczy (A) | 60 | 80 | 80 | ||
| Znamionowe napięcie izolacji (V) | 690 | 690 | 690 | ||
| Znamionowe napięcie udarowe (KV) | 6 | 6 | 6 | ||
| Znamionowa zdolność wytwarzania | 10le | 10le | 10le | ||
| Znamionowa zdolność wyłączania | 8le | 8le | 8le | ||
| Polacy | 3 | 3 | 3 | ||
| Kontakt pomocniczy | NO+NC | NO+NC | NO+NC | ||
| Prąd krótkotrwały wytrzymywany (A) | 10S | 320 | 400 | 520 | |
| Znamionowy prąd roboczy (A) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Pojemność AC-3 fazy 3 silnik klatkowy (AC-3) KW |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Częstotliwość pracy (razy/h) | Żywotność elektryczna | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| Żywotność mechaniczna | 3600 | 3600 | 3600 | ||
| Żywotność elektryczna (10000/razy) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Żywotność mechaniczna (10000/razy) | 800 | 800 | 800 | ||
| Wyposażony typ bezpiecznika | RT16-63 | RT16-80 | RT16-80 | ||
| Znamionowe napięcie zasilania sterowania Us(V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Zakres działania | Wciągać | (85% ~ 110%) Nas + 40 ℃ | (85% ~ 110%) Nas + 40 ℃ | (85% ~ 110%) Nas + 40 ℃ | |
| Zwalnianie | (20% ~ 75%) Nas -5 ℃ | (20% ~ 75%) Nas -5 ℃ | (20% ~ 75%) Nas -5 ℃ | ||
| Średnia moc cewki AC (VA) | Początek | 200 | 200 | 200 | |
| Konserwacja | 20 | 20 | 20 | ||
| Klasa efektywności energetycznej | klasa 3 | klasa 3 | klasa 3 | ||
| Strata ciepła (W) | 6~10 | 6~10 | 6~10 | ||
| Czas aktywacji (ms) | Blisko | 20~25 | 20~25 | 20~25 | |
| Przerwanie | 8~15 | 8~15 | 8~15 | ||
| Okablowanie obwodu głównego | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 2,5～25 | 2,5～25 | 2,5～25 |
| 2 kije | 2,5～16 | 2,5～16 | 2,5～16 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 2,5～25 | 2,5～25 | 2,5～25 | |
| 2 kije | 2,5～10 | 2,5～10 | 2,5～10 | ||
| Drut twardy (㎟) | 1 kij | 2,5～25 | 2,5～25 | 2,5～25 | |
| 2 kije | 2,5～16 | 2,5～16 | 2,5～16 | ||
| Rozmiar śruby mocującej | M8 | M8 | M8 | ||
| Moment dokręcania (Nm) | 3,5 | 3,5 | 3,5 | ||
| Okablowanie pętli sterowania | elastyczny drut bez zimna zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～4 |
| 2 kije | 1～4 | 1～4 | 1～4 | ||
| elastyczny drut z zimnem zaciskanie terminala (㎟) |
1 kij | 1～4 | 1～4 | 1～4 | |
| 2 kije | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Drut twardy (㎟) | 1 kij | 1～4 | 1～4 | 1～4 | |
| 2 kije | 1～4 | 1～4 | 1～4 | ||
| Rozmiar śruby mocującej | M3,5 | M3,5 | M3,5 | ||
| Moment dokręcania (Nm) | 0,8 | 0,8 | 0,8 |
||
Charakterystyka struktury:
Zastosowanie: Ablok styków pomocniczych, blok przekaźników czasowych i styków ograniczanych prądem oraz przekaźnik termiczny, następnie jako inne produkty pochodne;
Charakterystyka: mała objętość, niewielka waga, mniejsze straty mocy, długa żywotność oraz bezpieczeństwo i niezawodność itp .;
Instalacja: TStandardowa szyna montażowa 35 mm (SC09 ~ 95) i standardowa szyna montażowa 75 mm (SC40 ~ 95) lub śruby
Stycznik może być wyposażony w styki pomocnicze 1NO lub 1NC (poniżej 32A) oraz 1NO+1NC (powyżej 40A).Dodatkowo może być wyposażony w blok styczników pomocniczych F4 (2 bloki lub 4 bloki);
Wymiar montażowy:
| Maks | B maks | C maks | a | b | |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
Często zadawane pytania:
1. Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Tak, możemy zaoferować bezpłatną próbkę w zależności od rodzaju produktu.
2. Czy możemy wydrukować nasze logo/stronę internetową/nazwę firmy na produktach?
Tak, OEM i ODM są dostępne!
3. Jaki jest czas realizacji regularnego zamówienia?
7-15 dni dla ilości zamówienia mniejszej niż 2000 sztuk;Aby uzyskać więcej ilości, możemy o tym negocjować.
4. Czy sprawdzasz gotowe produkty?
Nasze produkty100% samokontroli i testowania przed zapakowaniem
5. A co z warunkami płatności?
30% depozytu, pozostałe saldo płatności w stosunku do kopii B / L.
