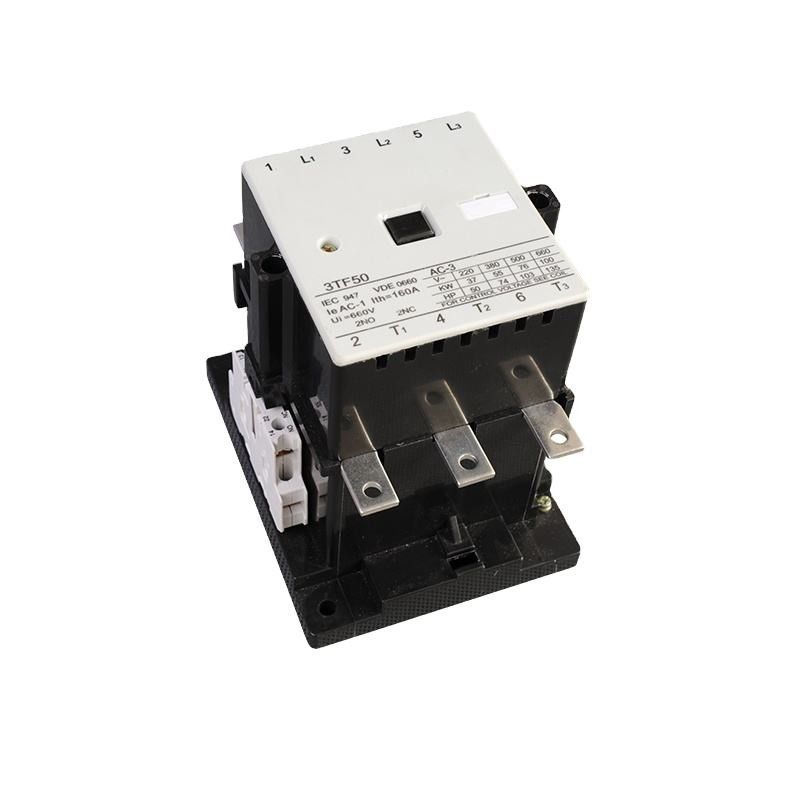

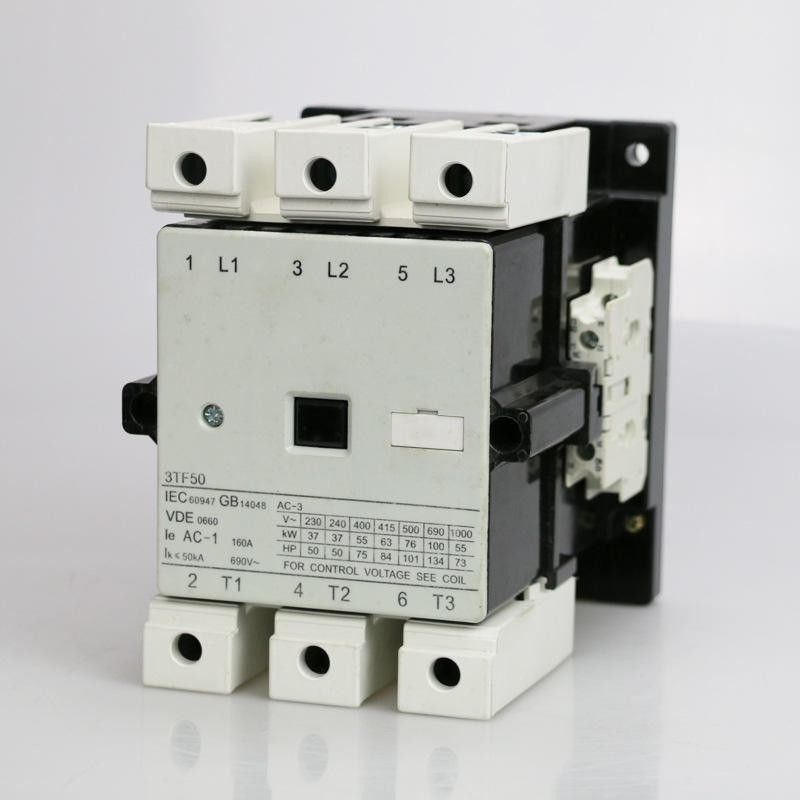

CJX1 Seria 160A 24V 48V 110V 220V 380V AC Elektromagnetyczny stycznik
Zastosowanie:
Styczniki AC serii 3TF nadają się do systemów elektrycznych prądu przemiennego o częstotliwości 50/60 Hz, napięciu roboczym do 660 V. W zastosowaniu AC-3, napięcie robocze do 380 V, prąd roboczy do 630 A do załączania lub wyłączania zdalnych silników lub systemów. Tworzą one elektromagnetyczne rozruszniki z odpowiednim zabezpieczeniem przeciążeniowym lub zaniku fazy. Są wykonane zgodnie z normami IEC 60947, BS 5424 i VDE 0660.
Kontakty pomocnicze są skonfigurowane maksymalnie jako 2NO+2NC. Zastosowano elastyczne połączenie blokujące między wspornikiem styku a rdzeniem.
Wszystkie produkty z serii można montować za pomocą śrub, styczniki le≤32A również za pomocą szyny montażowej.
Główne parametry i parametry techniczne:
| Typ |
SFC46 |
SFC47 |
SFC48 |
SFC49 |
SFC50 |
SFC51 |
| Znamionowy prąd cieplny (A) |
80 |
90 |
100 |
100 |
160 |
160 |
| Znamionowe napięcie izolacji (V) |
690 |
| Znamionowe napięcie udarowe (KV) |
6 |
| Znamionowa zdolność załączania |
10le |
| Znamionowa zdolność wyłączania |
8le |
| Bieguny |
3 |
| Styk pomocniczy |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| Znamionowy prąd krótkotrwały (A) |
10S |
360 |
504 |
600 |
680 |
880 |
1120 |
Znamionowy prąd roboczy (A) |
380V |
AC-3 |
45 |
63 |
75 |
85 |
110 |
140 |
| AC-4 |
24 |
28 |
34 |
42 |
54 |
68 |
Sterowana moc silnika (KW)
50Hz |
AC-3 |
220V |
15 |
18.5 |
22 |
26 |
37 |
43 |
| 380V |
22 |
30 |
37 |
45 |
55 |
75 |
| 500V |
30 |
41 |
50 |
59 |
76 |
98 |
| 660V |
39 |
55 |
67 |
67 |
100 |
100 |
| AC-4 |
380V |
12 |
14 |
17 |
21 |
27 |
35 |
| 660V |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| Częstotliwość pracy (razy/h) |
AC-3 |
600 |
600 |
600 |
600 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Żywotność elektryczna (10000/razy) |
AC-3 |
60 |
60 |
60 |
60 |
60 |
60 |
| AC-4 |
15 |
15 |
10 |
10 |
10 |
10 |
| Żywotność mechaniczna (10000/razy) |
800 |
800 |
600 |
600 |
600 |
600 |
| Tolerancja napięcia roboczego cewki przyciągającej (AC) |
(85%～110%)Us +40℃ |
| Pobór mocy cewki przyciągającej |
Podtrzymanie (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| Załączenie (VA) |
183 |
183 |
330 |
330 |
550 |
550 |
| Znamionowy prąd cieplny styku pomocniczego (A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Znamionowe napięcie izolacji styku pomocniczego (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Znamionowy prąd roboczy styku pomocniczego (A) |
AC-15 |
380V |
4 |
4 |
4 |
4 |
4 |
4 |
| 220V |
6 |
6 |
6 |
6 |
6 |
6 |
| DC-13 |
110V |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| 220V |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
Charakterystyka konstrukcji:
* Bezpieczna konstrukcja chroniąca przed porażeniem elektrycznym, bezpieczniejsza i bardziej niezawodna
* Cecha małej objętości, niewielkiej wagi, zamkniętej komory łukowej, małej odległości łuku elektrycznego
* Konstrukcja gaszenia łuku jest nowatorska, zużycie styków jest małe, z długą żywotnością elektryczną
* Działanie elektromagnesu ma wiele zalet, takich jak dobra niezawodność, odporność na uderzenia, zmęczenie i inne znaczące zalety
* Styk posiada dwie pary normalnie otwartych i zamkniętych styków pomocniczych, ponadto można zamontować więcej styków pomocniczych
* Oprócz dokręcania śrubami, stycznik można zamontować na standardowej szynie montażowej o długości 35 mm
Wygląd i wymiary montażowe:
Wymiary montażowe:
| Typ |
A max |
B max |
C max |
a |
b |
∅ |
|
SFC46
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC47 |
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC48 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC49 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| SFC51 |
125 |
158 |
155 |
100 |
130 |
6.5 |
